电源模型等效变换例题讲解

　　例1、有一直流发电机，E=230V，R_o=1Ω，当负载电阻R_L=22Ω时，用电源的两种电路模型分别求电压U和电流I，并计算电源内部的损耗功率和内阻压降，看是否也相等？
　　解：（1）计算电压U和电流I。　

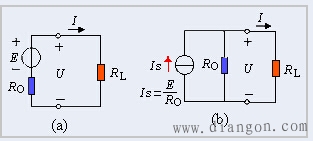

　　在图（a）中
　　
　　
　　在图（b）中
　　
　　
　　计算结果证明，两种模型对负载R_L是等效的。
　　（2）计算电源内阻压降和电源内部损耗的功率。
　　在图（a）中
　　
　　
　　在图（b）中
　　U_RO＝220V
　　
　　比较计算结果，两种模型内部是不等效的。

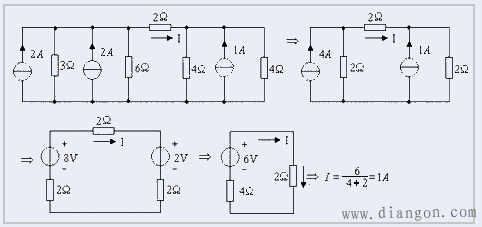

　　例2.求电流I=?　　

　　解：等效为

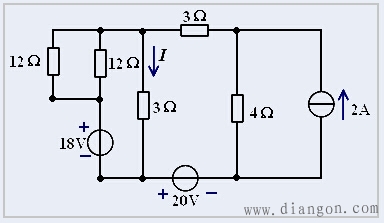

　　例3.电路如图所示。用电源模型等效变换的方法求I 。 　　

　　分析：与理想电压源并联的支路，可开路处理；与理想电流源串联的支路可以短路处理。

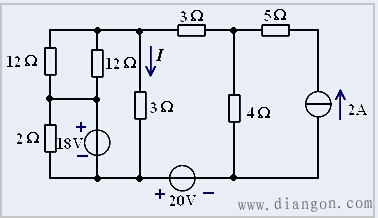

　　解：原电路可等效为 　　

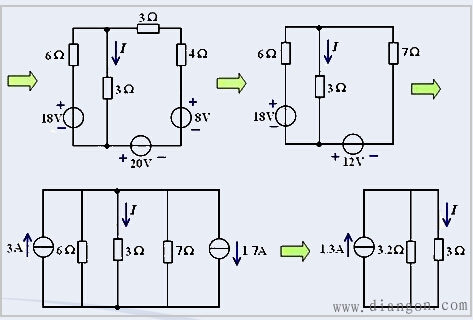

　　在此基础上进一步化简
