如何实现S7-300与S7-200的PROFIBUS DP通讯

要实现S7-300与S7-200进行PROFIBUS DP通讯，需通过使用EM277模块将S7-200CPU作为DP从站连接到网络中，从而实现S7-300与S7-200的通讯。

支持的波特率范围：9600----12M

订货号：6ES7-277-0AA22-0XA0

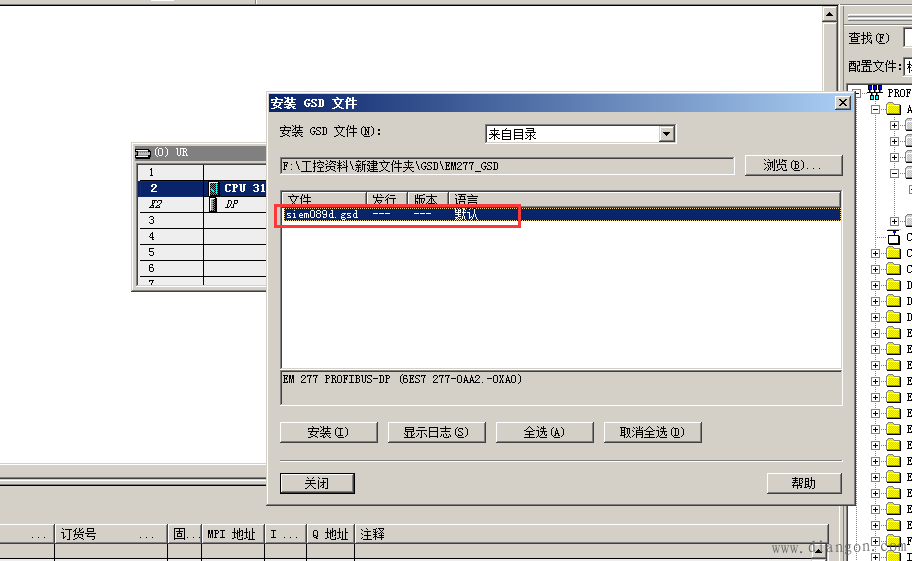

1、首先安装EM277的GSD文件

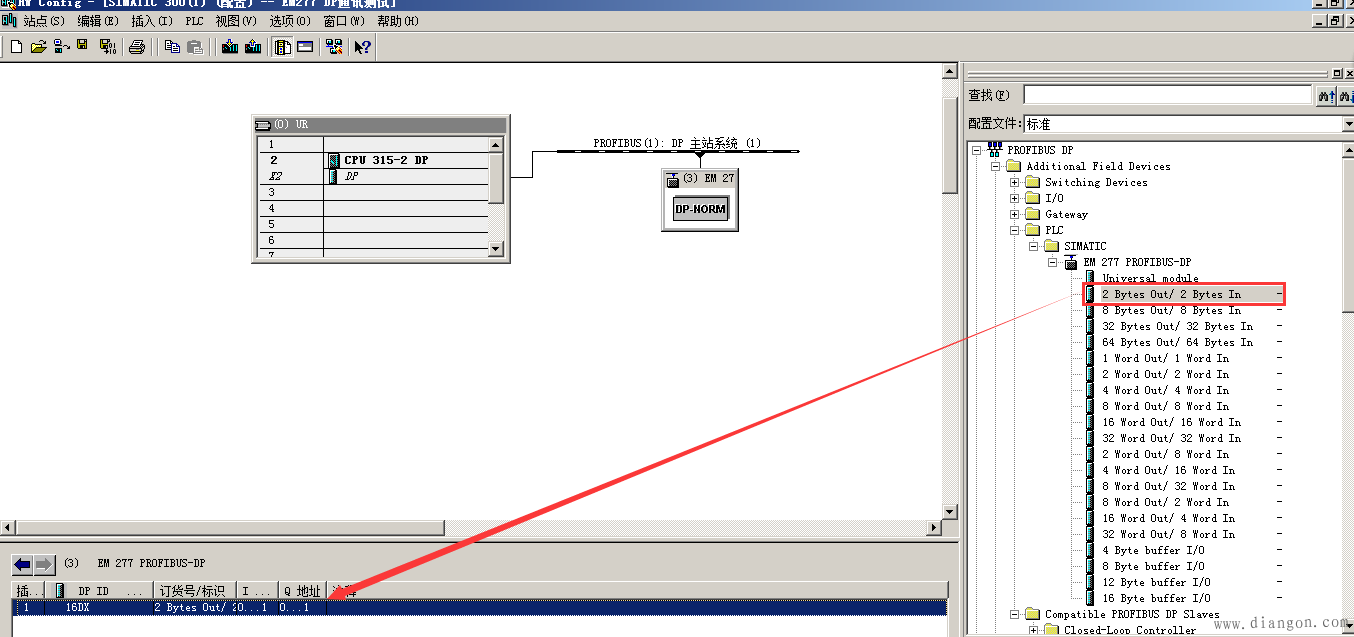

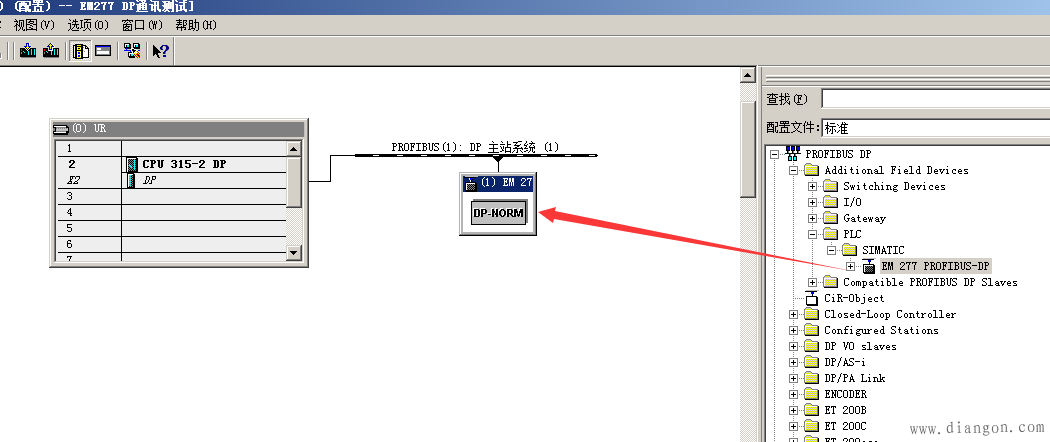

2、在路径PROFIBUS DP---Additional FieldDevices---plc---SIMATIC---EM277将其拖入到组态的DP线上

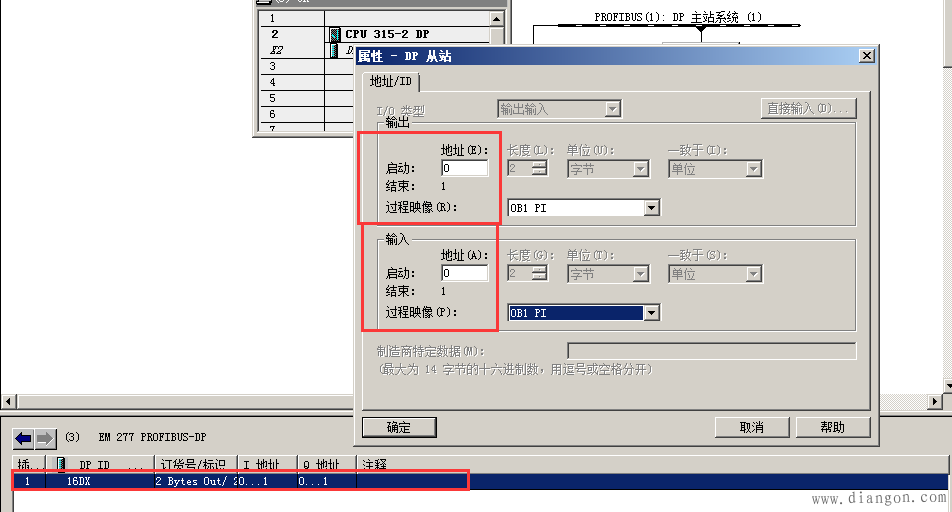

3、点开“EM277 profibus dp”下面是各种不同种类通讯数据分类 如“2 BYTE OUT/ 2 BYTE IN”2个字节的输入2个字节的输出

对应的两个字节为 IB0-IB1和QB0-QB1

可以双击选项栏设置

4、设置主站和从站的DP通讯地址

主站站号为2，从站站号为4

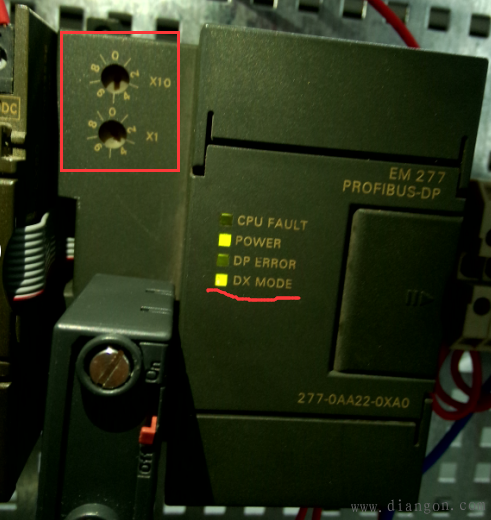

EM277通过旋转模块左上方的拨码开关来设置DP从站地址，如从站地址为“4”的话将X10档位中的箭头旋转到“0” X1档位中的箭头旋转到“4”；若从站地址为“25”则将X10档位中的箭头旋转到“2” X1档位中的箭头旋转到“5”

通讯正常的话EM277 模块上的DX MODE绿灯是亮的并且主站CPU指示灯为正常；如果通讯有误的话，DX MODE灯不亮，且主站CPU指示灯报故障，而且CPU不能启动。

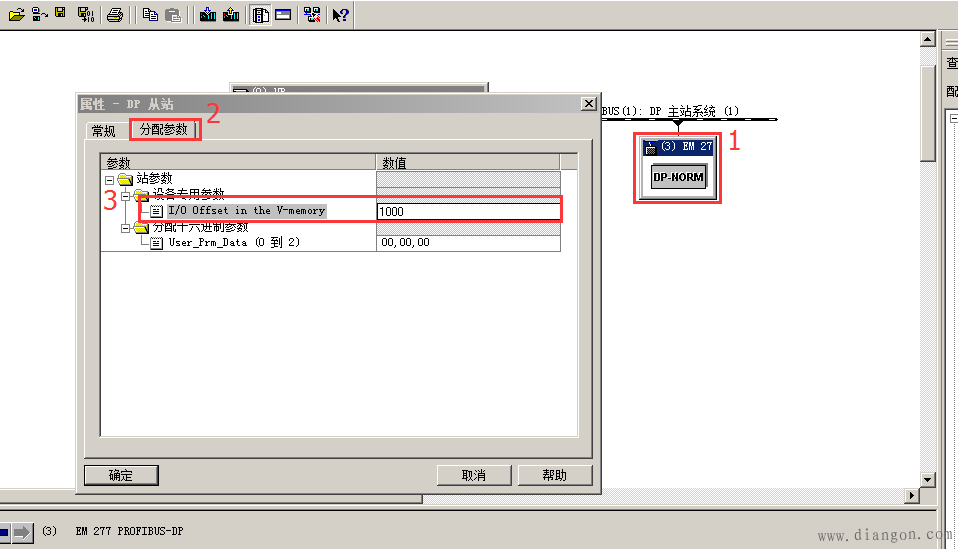

5、双击EM277----分配参数----I/O offset in the V-memory

给从站S7-200设置对应的VB存储区 数值填多少 就对应的多少

如图设置的是 VB1000 为映射起始地址

表示：QB0-QB1------VB1000-VB1001

　　　　IB0-IB1------VB1002-VB1003

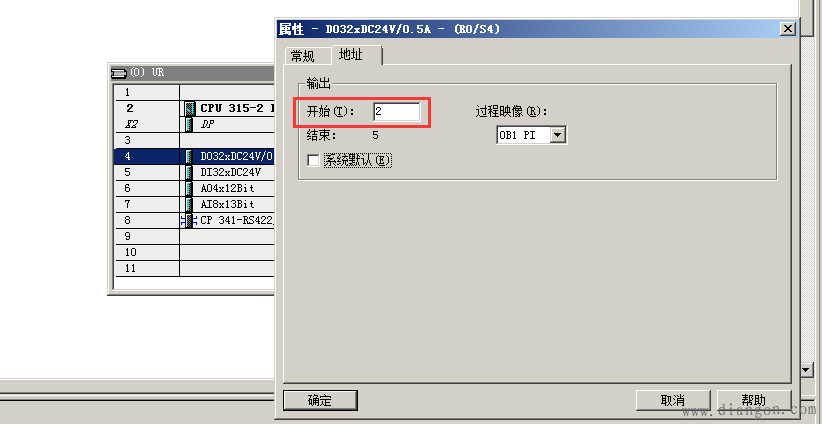

6、给 DI DO模块分配地址，因为上一步通讯已占用了IB0 IB1 QB0 QB1这些地址，所以模块中的起始地址只能从IB2 QB2开始

7、编写程序

S7-300主站程序

S7-200从站程序

数据流向：

MB10（S7-300）------QB0（S7-300）-------（DP通讯）------VB1000（S7-200）----QB0（S7-200，实际输出）

VB0（S7-200）-------VB1002(S7-200)--------(DP通讯)--------IB0（S7-300）------QB2(S7-300实际输出)

测试1：

STEP7中 MB10写入“170” 然后通过MOVE指令传送到了 QB0（S7-300）中 再通过DP通讯传送给S7-200

监控Micro/WIN VB1000将数据“170” MOVE到了QB0（S7-200）中

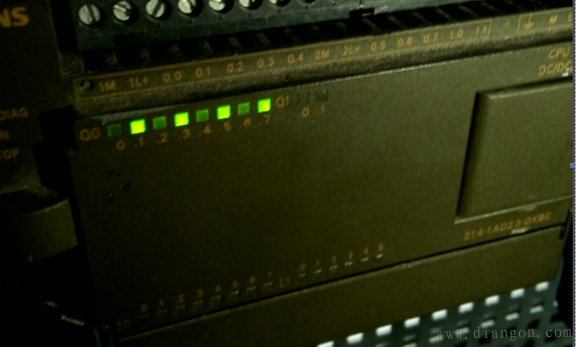

PLC实际照片：170（10#）==10101010（2#）

测试2：

在Micro/WIN中 VB1写入“255” 并通过MOVE指令传送给 VB1003 然后通过DP通讯传送给IB1(S7-300)

监控STEP7 IB1值为“255” 然后通过MOVE指令 传送到QB3（S7-300）实际输出

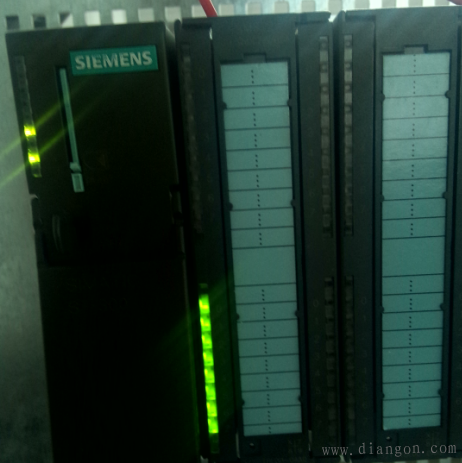

PLC实际照片

附加 ：模拟量测试

只需更改以下操作：

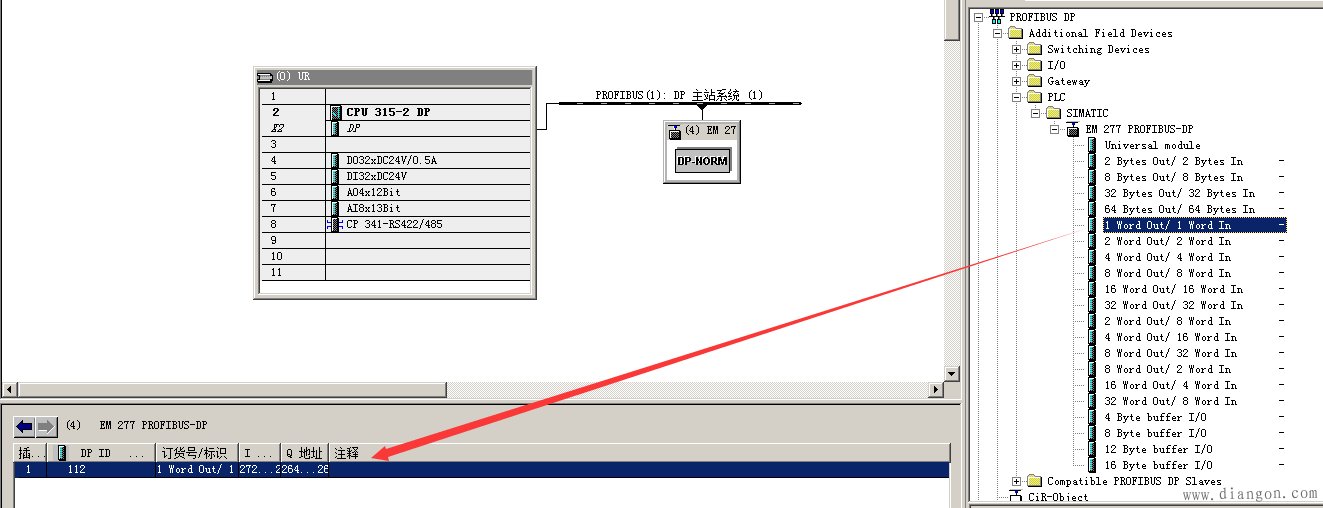

1、在组态时选择 一个字类型的传输方式 如1Word Out/ 1Word In一个字类型输出一个字类型输入

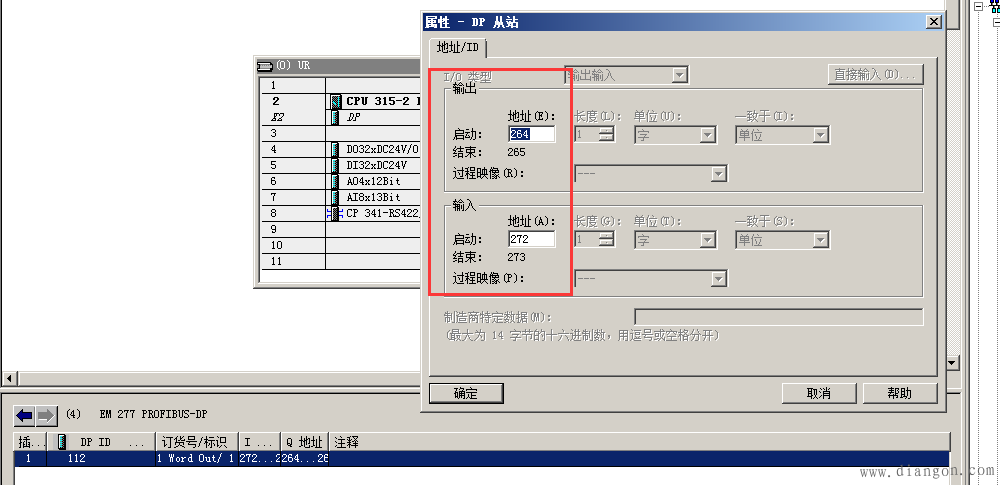

然后设置 DP从站的 输出、输入地址 如：输出 PQW264 输入PIW272

2、映射地址 还是V存储区 1000为起始地址

PQW264------VW1000

PIW272------VW10002

3、编写程序

S7-300

S7-200

数据传输

MW10(S7-300)---PQW264(S7-300)---(DP通讯)---VW1000(S7-200)---VW0(S7-200)

VW2(S7-200)---VW1002(S7-200)---(DP通讯)---PIW272(S7-300)---MW12（S7-300）

5、测试1

STEP7 中 向MW10写入“13824”

监控Micro/WIN VW1000值变为了“13824”

测试2

Micro/WIN 写入“27648” 到VW2 并MOVE到VW1002中

监控STEP7 PIW272的值变为了 “27648”
