WINCC7.0与S7-200通过OPC通讯（PPI）

注：需要用到的软件PCAccess，专门用于S7-200的opc服务器（Server）软件

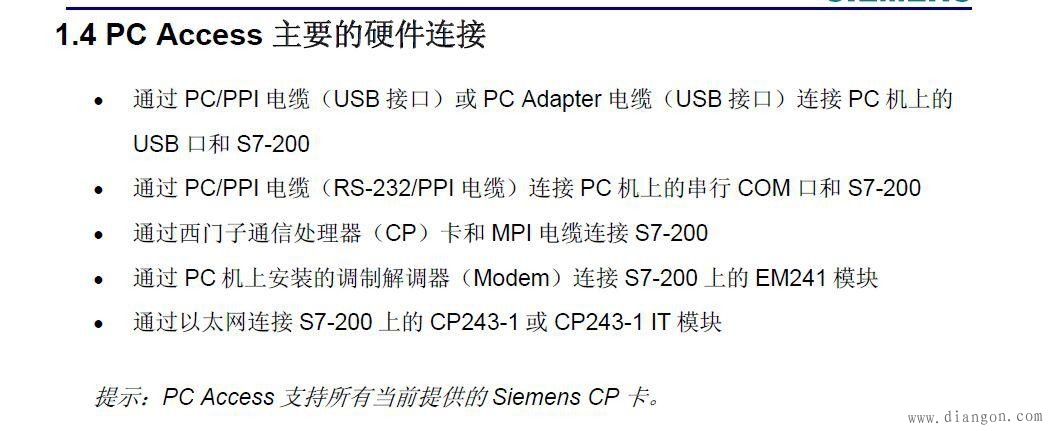

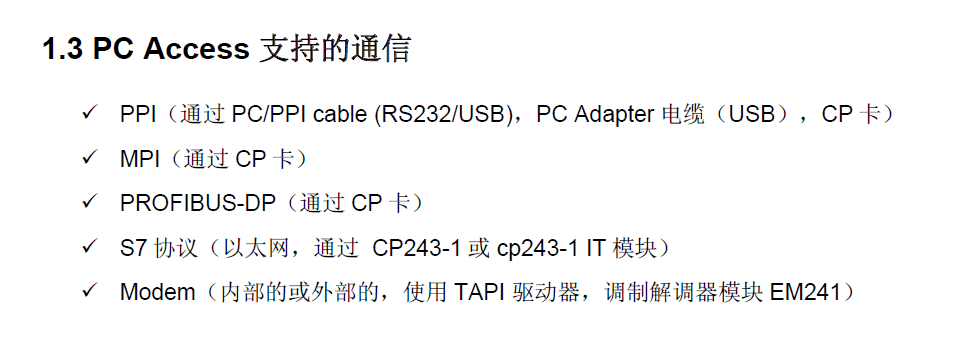

一、首先来了解一些关于PCAccess的一些资料

二、进行具体设置

1、打开PCAccess软件点击：Microwin---右键---设置PG/PC接口：

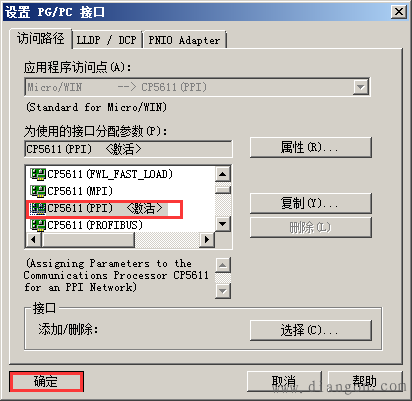

2、选择相应的通讯协议，如下图，使用的是CP5611通讯卡：

3、添加新plc，设置名称和网络地址：

4、添加变量：点击上一步新添加的PLC右键----新---项目：

5、设置变量的符号名称、PLC对应地址、读写类型、数据类型、高低限等。依次建立VB0、VB1、QB0、QB1四个变量：

注意：完成后记得保存项目

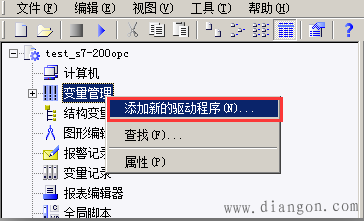

6、打开WINCC7.0，新建一个项目，然后点击“变量管理”----右键----“添加新的驱动程序”：

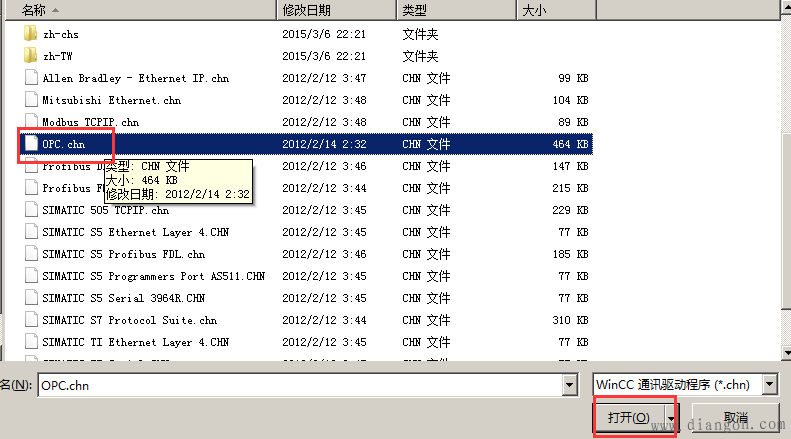

7、选择OPC---打开：

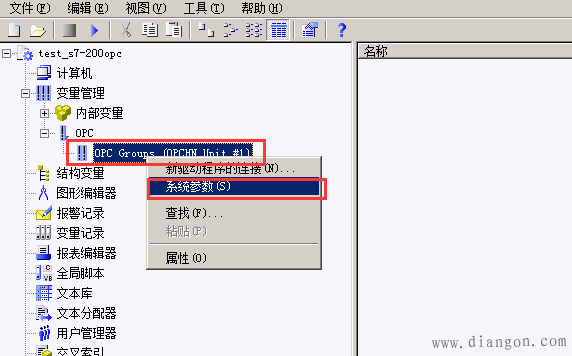

8、OPC---OPCGroups---右键点击---系统参数：

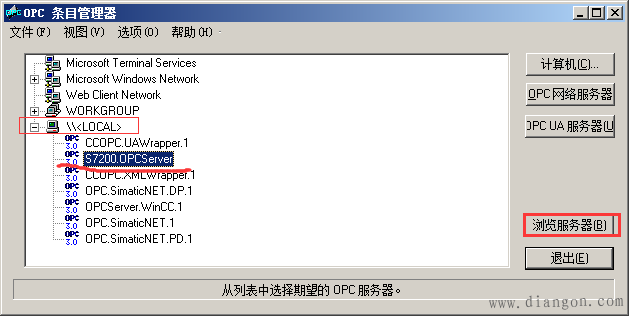

9、点击本地“LOCAL”---S7200.OCPServer---然后点击“浏览服务器”：

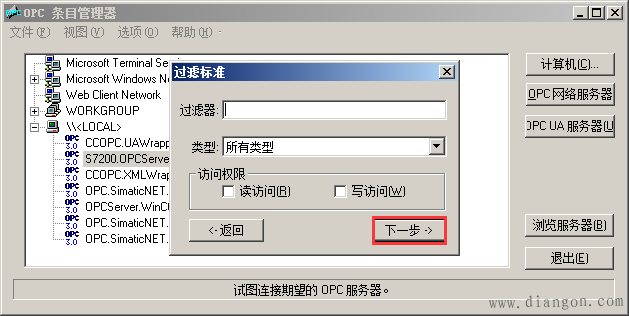

10、弹出的“过滤标准”对话框，直接点“下一步”：

11、S7200.OPCServer---Microwin---S7-200OPC---选中右边对话框中的变量------添加条目：

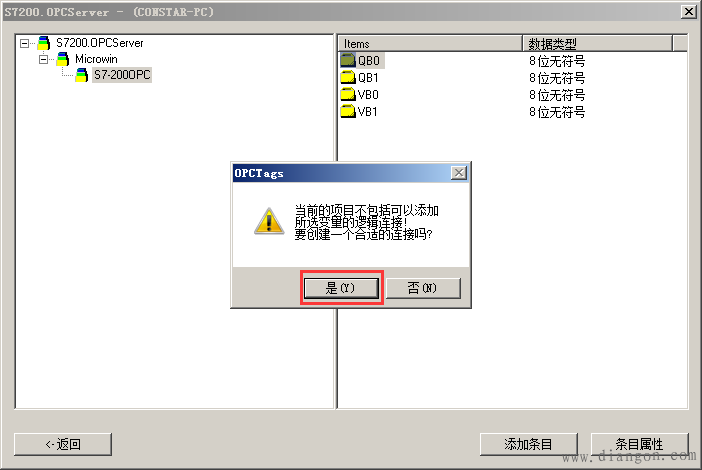

12、然后系统会提示建立一个连接，点击“确定”：

13、填写前缀（WINCC变量组中显示）---选中“S7200_OPCServer”---完成；

依次添加QB0、QB1、VB0、VB1这四个变量：

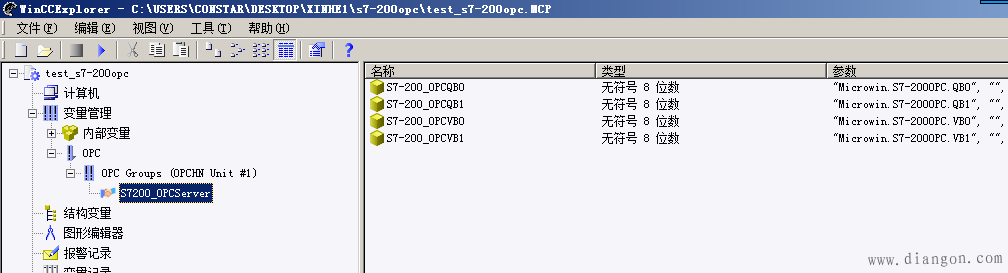

14、此时在WINCC项目下的OCP驱动器目录中可以看到导入的变量：

三、PLC程序与WINCC程序

1、PLC程序如下：

2、WINCC程序如下：

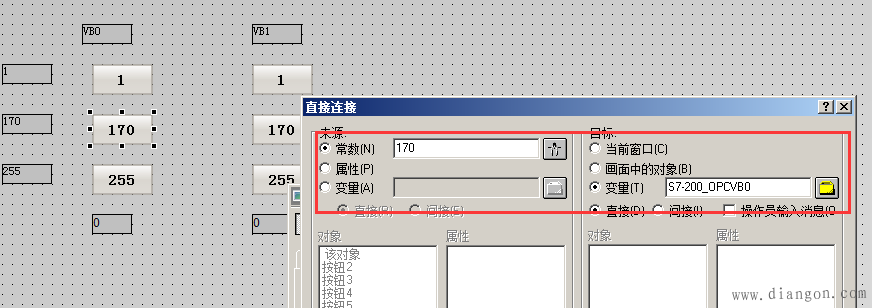

建立6个按钮，分别对应向VB0、VB1写入1、170、255；即向QB0、QB1写入1、170、255：

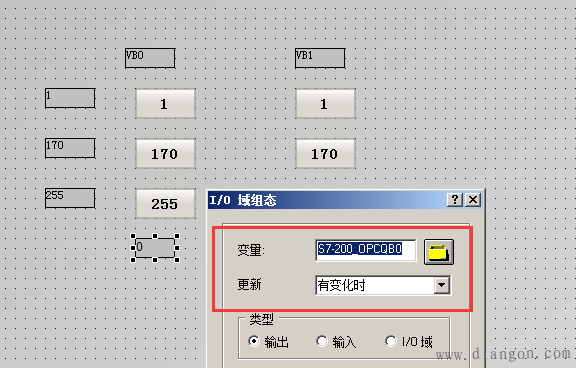

3、建立2个输入输出域，分别显示QB0和QB1的值：

四、测试

按下VB0的“170”按键和VB1的“1”按键，即向VB0中写入“170”向VB1中写入“1” ，然后PLC中再将VB0中的数值MOVE到QB0、VB1中的数值MOVE到QB1：

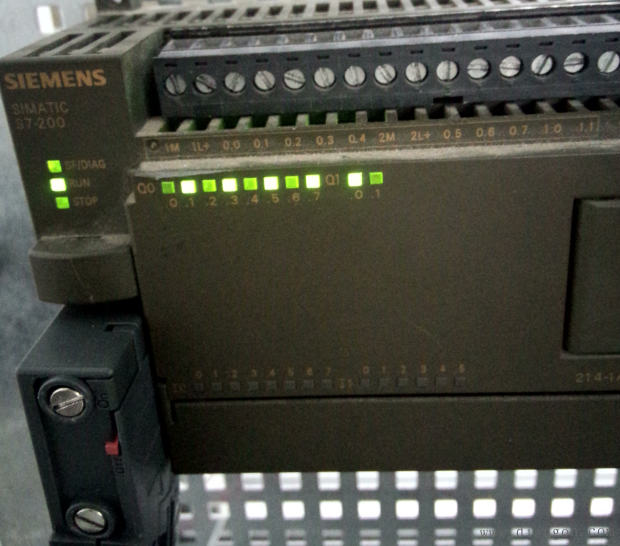

PLC实际照片：

170（10进制）=10101010（2进制）
