共发射极放大电路的静态分析

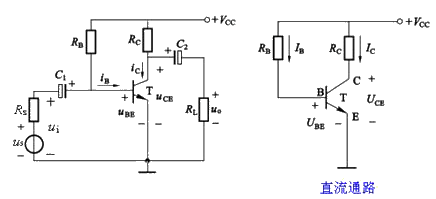

　　当输入信号u_i＝0时，电路中各电压、电流均为直流量，称为静态。静态分析就是确定电路的静态工作点Q，即求静态值I_B，I_C，U_CE。首先画出u_i＝0时的等效电路，称为直流通路。
　　注意：在直流通路中电容C₁、C₂相当于开路。
　　1、估算法
　　由直流通路可以得到：
　　　　　　　　　　　　
　　　　　　　　　　　
　　2、图解法
　　步骤：
　　① 用估算法求出基极电流I_B=V_CC/R_B；
　　② 根据IB值在三极管输出特性曲线上找到对应的i_C曲线；
　　③ 根据U_CE=V_CC－I_CR_C，作过（0，V_CC/R_B）和（V_CC，0）两点的直线，这条直线称为直流负载线，斜率为−1/R_C；
　　④ 确定静态工作点Q，并从图中确定I_C，U_CE 。
　　三极管的I_C，U_CE既要满足I_B对应的输出特性曲线，又要满足直流负载线，因而必然工作在它们的交点Q，称为静态工作点，对应的坐标为静态值U_CE，I_C 。
　　静态工作点Q设置的好坏对放大电路的性能指标影响很大，如果设置的不合适，可能会使放大电路不能正常工作。
