西门子PLC与NPN和PNP传感器的接线方式

1、首先了解下plc输入端的类型
西门子plc输入端源型和漏型的定义：源型、漏型是根据PLC接线端子上I点的电流流向来区分的（西门子PLC与三菱plc的定义相反，三菱PLC定义：源型、漏型是根据COM端电流流向来区分）
源型：电流从I点流出时，意为电流源头；
漏型：电流从I点流入时，意为电流流向处；
2、NPN传感器接入PLC（对于西门子PLC来说是源型输入接法）

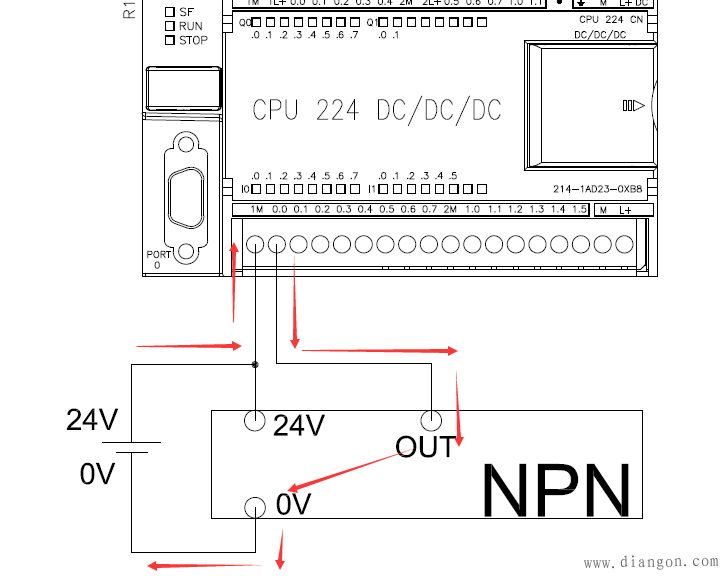

电流走向：24V ----COM端----I0.0（电流从I点流出）----传感器out端----传感器0V端----0V，如下图：

3、PNP传感器接入PLC（对于西门子PLC来说是漏型输入接法）

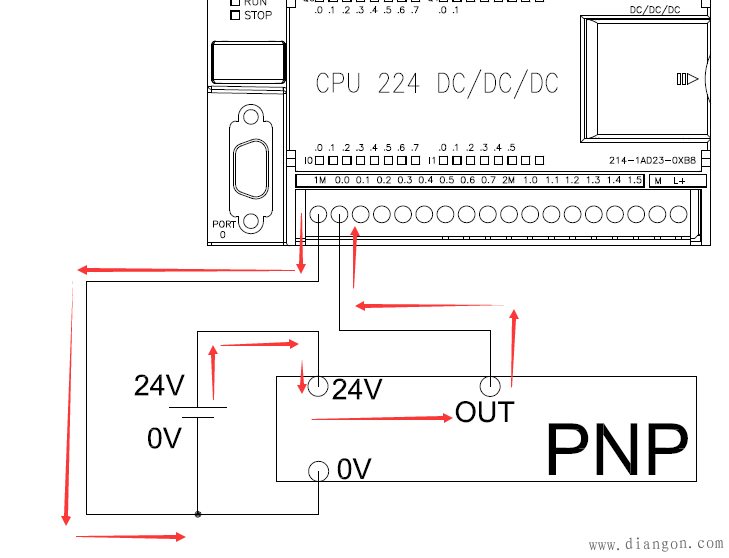

电流走向：24V ---传感器24V----传感器out端----I0.0（电流流入I点）----COM----0V，如下图：
