利用plc实现电动机的Y/Δ自动与手动控制程序编写

由电机及拖动基础可知，三相交流异步电动机起动时电流较大，一般是额定电流的（ 5 ～ 7 ）倍。故对于功率较大的电动机，应采用降压起动方式， Y/ △降压起动是常用的方法之一。
起动时，定子绕组首先接成星形，待转速上升到接近额定转速时，再将定子绕组的接线换成三角形，电动机便进入全电压正常运行状态。

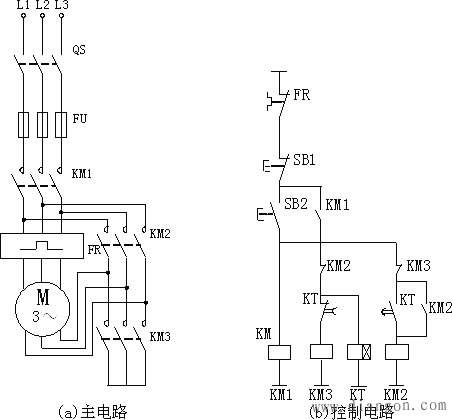

1、异步电动机Y/△降压起动控制电路

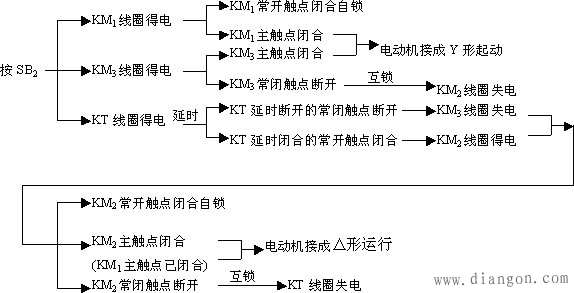

工作过程分析如下 ：

2、可编程控制器的硬件连接

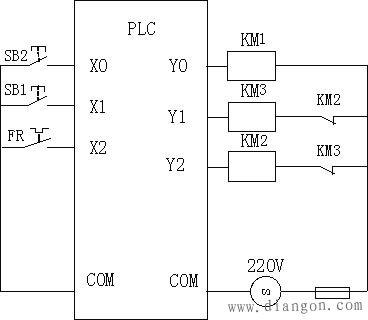

本模块所需的硬件及输入 /输出端口分配如图所示。由图可见：本模块除可编程控制器之外，还增添了部分器件，其中，SB1 为停止按钮，SB2为起动按钮，FR为热继电器的常开触点，KM1为主电源接触器，KM2 为△形运行接触器，KM3为Y形起动接触器。

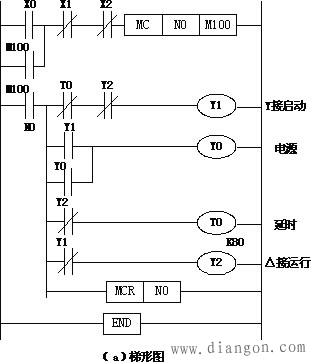

3、软件设计
