石英晶体的结构和特性

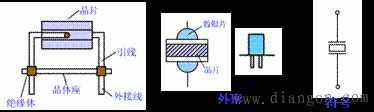

结构：将天然石英按一定方位角切成薄片，称为石英晶体。在晶片的两个特定的对应表面各引出一个电极，再加上外壳封装即制成石英晶体振荡器。

特性：石英晶体具有压电效应。

若在石英晶体两电极加上电压，晶片将产生机械形变；反之，如在晶片上施加机械压力使其发生形变，则将在相应方向上产生电压。

石英晶体在电路中可等效为一损耗很小的谐振回路。它有两个很接近的谐振频率：串联谐振频率fs 、并联谐振频率 fp 。

石英谐振器在 fs 和 fp 之间呈感性；在 fs 上呈纯电阻性，相当于一个小电阻；在其它区域呈容性。

电抗频率特性
