跨阻抗放大器应用电路设计与原理分析

　　放大器是能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。用在通讯、广播、雷达、电视、自动控制等各种装置中。跨阻抗放大器应用电路设计精华剖析，详解介绍了多种放大器电路设计与原理分析。

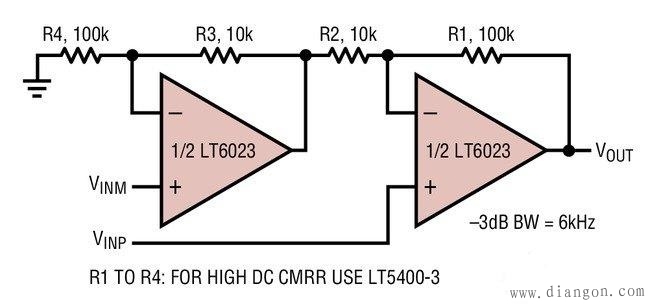

　　LT6023 增益为 11 的仪表放大器

　　LT6023 是一款低功率、增强摆率、精准运算放大器。该放大器的专有电路拓扑可在低静态功率耗散条件下提供出色的摆率，并且不会牺牲精度或稳定时间指标。此外，专有的输入级电路还允许在输入电压阶跃高达 5V 的情况下保持很高的输入阻抗。精度指标与快速稳定性能的组合使得这款器件成为多路复用应用的理想选择。

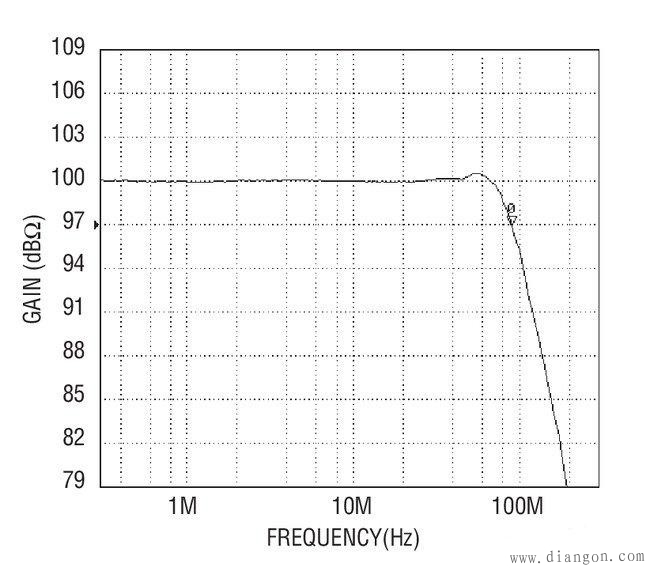

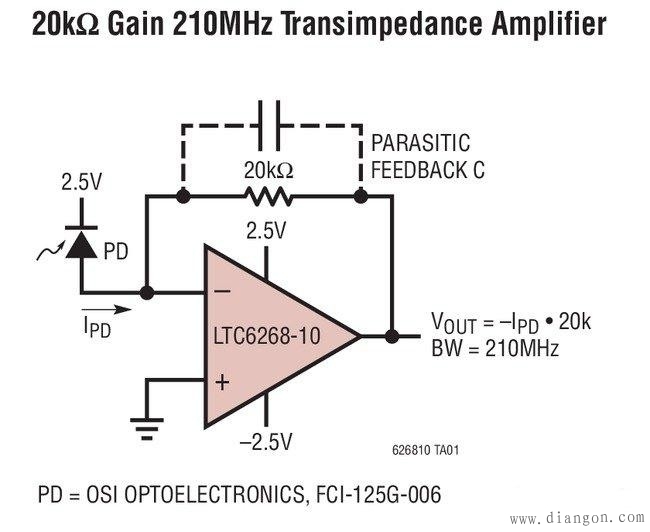

　　LTC6269-10 20kΩ 增益 210MHz 跨阻抗放大器

　　LTC6268-10 / LTC6269-10 是一款单通道 / 双通道 4GHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器和高阻抗传感放大器的理想选择。其为去补偿型运放，具有数值为 10 的稳定增益。

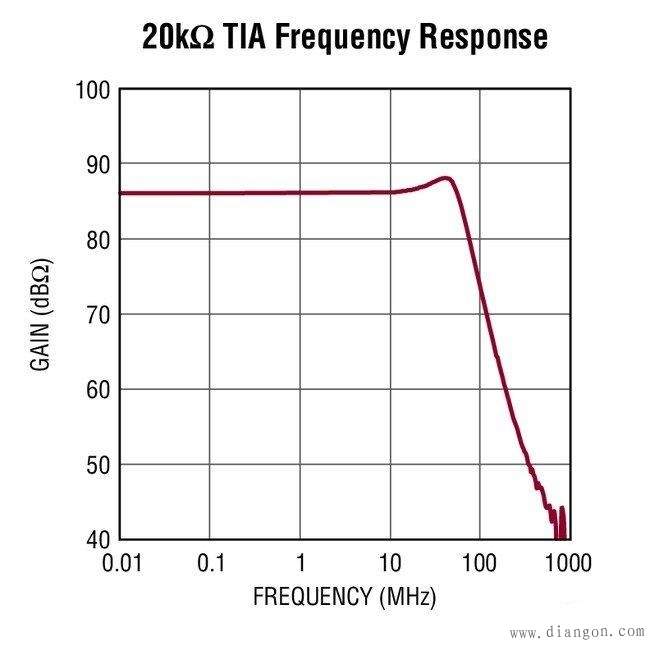

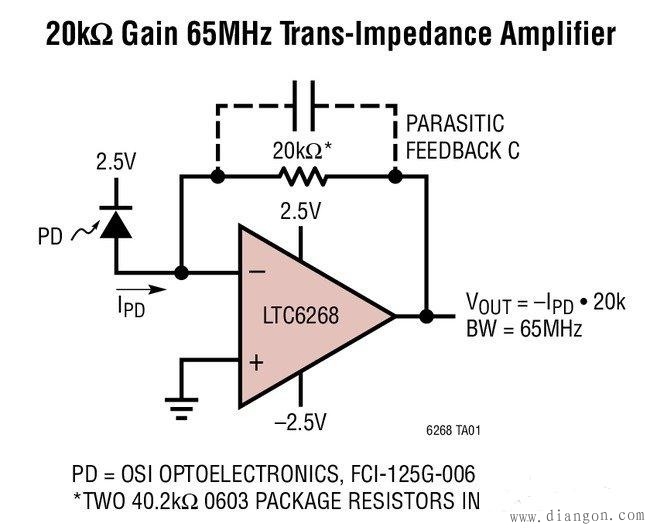

　　LTC6268 20kΩ 增益 65MHz 跨阻抗放大器

　　LTC6268 / LTC6269 是一款单路 / 双路通道 500MHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器、CCD 输出缓冲器和高阻抗传感放大器的理想选择。其低失真特性使得 LTC6268 / LTC6269 成为非常适合于驱动 SAR ADC 的放大器。

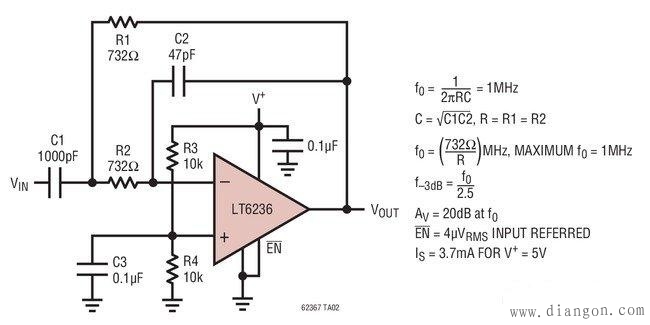

LT6237 单电源、低噪声、低功耗、带通滤波器具增益

　　　　LT6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器，具有 1.1nV/√Hz 的输入参考噪声电压密度，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能，可用于把电源电流减小至 10μA 以下。

　　编辑点评：放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供，对于线性放大器，输出就是输入信号的复现和增强，对于非线性放大器，输出则与输入信号成一定函数关系。
