变电站分类

　　变电站按照不同的属性可以有多种不同的分类。

　　1．按照变电站在电力系统中的地位和作用可划分为4类，如图-1所示。

　　（1）枢纽变电站

　　位于电力系统的枢纽点，电压等级一般为220kV、330kV（仅西北电网）和500kV，联系多个电源，出线回路多，形成环网，变电容量大，全站停电后将大面积停电或系统解列，所以其对电力系统的稳定和可靠性起着重要作用。

　　（2）中间变电站

　　位于系统主干环行线路或系统主要干线的接口处，电压等级一般为330～220KV，汇集2～3个电源和若干线路，高压侧以穿越功率为主，同时降压向地区用户供电。

　　（3）地区变电站

　　地区变电站是一个地区和一个中、小城市的主要变电站，地区二次变电站由地区一次变电站受电，直接向本地区负荷供电，电压等级一般为220KV，全站停电后将造成该地区或城市供电的紊乱。

　　（4）终端变电站

　　位于配电线路的终端，接近负荷处，高压侧10～110KV引入线，经降压后向用户供电。

　　关于变电站，你知道多少？

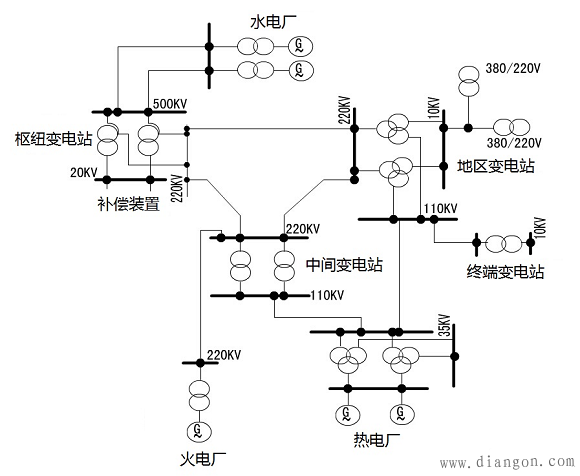

　　图-1

　　2．根据变压器的使用功能划分为2类：

　　（1）升压变电站

　　升压变电站是把低电压变为高电压的变电站，例如在发电厂需要将发电机出口电压升高至系统电压，就是升压变电站。

　　（2）降压变电站

　　与升压变电站相反，是把高电压变为低电压的变电站，在电力系统中，大多数的变电站是降压变电站。

　　3．按照值班方式划分为2类：

　　（1）有人值班变电站

　　大容量、重要的变电站大都采用有人值班变电站。

　　（2）无人值班变电站

　　无人值班变电站的测量监视与控制操作都由调度中心进行遥测遥控，变电站内不设值班人员。

　　4．按照内部实现原理划分为2类：

　　（1）传统变电站

　　传统变电站是其信息采集来源于常规的电磁、电容式互感器（TA/TV），其二次设备多半是依赖足够多的电缆，再加以空触点的利用，以模拟信号为载体进行信息交换的变电站。（http://www.gdzrlj.com版权所有）该类变电站，设备之间相对独立，缺乏整体的协调和功能优化，输入信息不能共享，接线比较复杂，系统扩展难度大。

　　（2）数字化变电站

　　数字化变电站是由智能化一次设备（电子式互感器、智能化开关等）和网络化的二次设备分层（过程层、间隔层、站控层）构建，建立在IEC61850通信规范基础上，能够实现变电站传输和处理信息全数字化，站内智能电气设备间信息共享和互操作的现代化变电站。

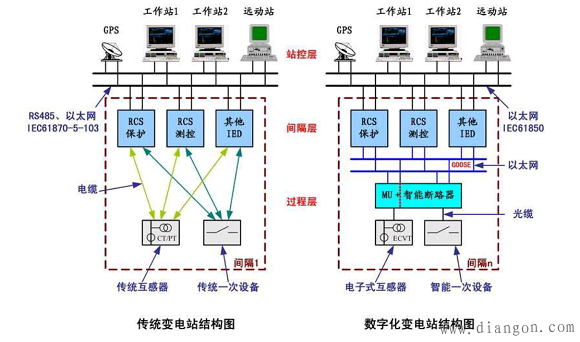

　　图-2
