BJT动态工作情况分析

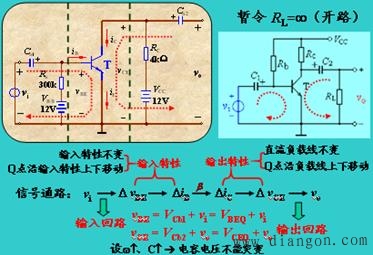

图解法动态分析

设 v_i = 0.02sinωt（V）

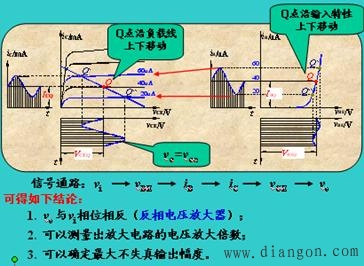

图解步骤： 1. 根据v_i在输入特性上求i_B

2. 根据i_B在输出特性上求i_C和v_CE

加负载R_L时动态工作情况分析

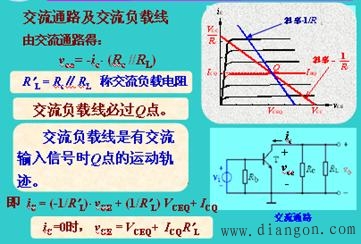

过输出特性曲线上的Q点做一条斜率为-1/R¢_L 直线，该直线即为交流负载线。

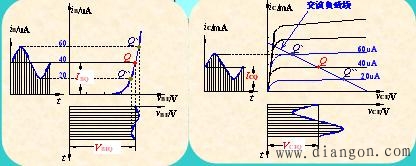

加负载R_L时的图解分析：

接负载后，v_CE的变化将沿交流负载线变化，即 v_CE或v_ce (v_o)的波形要按交流负载线画出。

事实上，不接负载时，交流负载线与直流负载线是重合的。

注意：接负载后v_ce (即v_o)幅值减小，且与v_i反相！

结论：

① 放大电路中的信号是交直流共存的，即瞬时信号是在原来静态直流量的基础上叠加交流量而形成。

即：

虽然交流量可有正负的变化，但瞬时量的方向始终是不变的。

② 接入负载后，负载线斜率由-1/R_C→-1/R_L¢ ，且通过Q点。

③ 直流负载线用来确定静态工作点Q，交流负载线用来确定动态时电流、电压的变化情况，即输出电压幅度要按交流负载线求出。接入负载后输出电压幅度下降。

④ v_o与v_i是同频率的正弦波，且幅值比v_i大的多。v_o与v_i相位相差180^o 。
