BJT静态工作情况分析

采用该方法，必须已知三极管的b 值。

根据直流通路可知： 直流通路

一般硅管V_BE=0.7V，锗管V_BE=0.2V。

2.用图解分析法确定静态工作点

采用该方法分析静态工作点，必须已知三极管的输入输出特性曲线。

3.用图解法确定Q点

分析步骤：

(1) v_i =0（短路）C_b1、C_b2开路（被充电）

V_Cb1 = V_BEQ ; V_Cb2 = V_CEQ

(2) 把电路分为线性和非线性

(3) 写出线性部分直线方程

· 输入回路方程：v_BE = V_CC － i_BR_b

· 输出回路方程：v_CE = V_CC － i_CRc——直流负载线

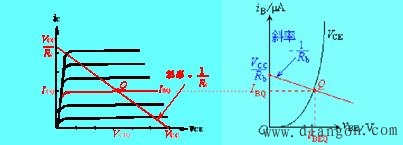

(4) 作图：画直线，与BJT特性曲线的交点为Q点

在输入特性曲线上，作出直线： v_BE = V_CC － i_BR_b

在输出特性曲线上，作出直流负载线： v_CE = V_CC － i_CRc

即

与特性曲线的交点即为Q点，：I_BQ 、V_BEQ 、I_CQ 、V_CEQ 。
