时序逻辑电路应用举例

抢答器

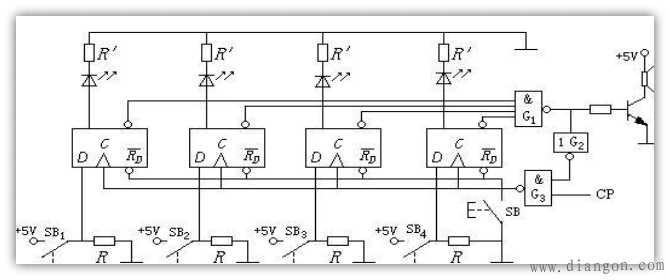

在智力竞赛中，参赛者通过抢先按动按钮，取得答题权。图1是由4个D触发器和2个“与非”门、1个“非”门等组成的4人抢答电路。抢答前，主持人按下复位按钮SB，4个D触发器全部清0，4个发光二极管均不亮，“与非”门G1输出为0，三极管截止，扬声器不发声。同时，G2输出为1， 时钟信号CP经G3送入触发器的时钟控制端。此时，抢答按钮SB1~SB4未被按下，均为低电平，4个D触发器输入的全是0，保持0状态不变。时钟信号CP可用555定时器组成多谐振荡器的输出。

当抢答按钮SB1~SB4中有一个被按下时，相应的D触发器输出为1，相应的发光二极管亮，同时，G1输出为1，使扬声器响，表示抢答成功，另外G1输出经G2反相后，关闭G3，封锁时钟信号CP，此时，各触发器的时钟控制端均为1，如果再有按钮被按下，就不起作用了，触发器的状态也不会改变。 抢答完毕，复位清零，准备下次抢答。

八路彩灯控制器

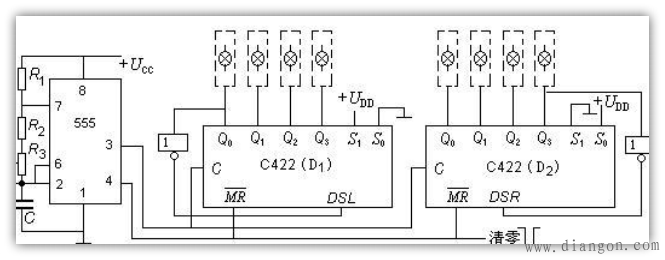

八路彩灯控制器由编码器、驱动器和显示器（彩灯）组成，编码器根据彩灯显示的花型按节拍送出八位状态编码信号，通过驱动器使彩灯点亮、熄灭。给出的八路彩灯控制器电路图中，编码器用两片双向移位寄存器74LS194实现，接成自启动脉冲分配器（扭环形计数器），其中D1为左移方式，D2为右移方式。驱动器电路，当寄存器输出Q为高电平时，三极管T导通，继电器K通电，其动合触点闭合，彩灯亮；当Q为低电平时，三极管截止，继电器复位，彩灯灭。

工作时，先用负脉冲清零，使寄存器输出全部为0，然后在节拍脉冲（可由555定时器构成的多谐振荡器输出）的控制下，寄存器的各个输出Q按下表所示的状态变化，每8个节拍重复一次。这里假定8路彩灯的花型是：由中间向两边对称地逐次点亮，全亮后，再由中间向两边逐次熄灭。
