三菱D740型变频器的认识及操作

变频器可应用到多种场合，比如数控机床、生产线、风机等，一般的变领器均具有两种控制方式。即本机控制和外部控制，需要通过设定参数选择用哪一种方式。具体到数控机床上，是数控系统发命令。控制变频器驱动电动机旋转，用外部控制方式。为了匹配电动机和机械负载，还需要进行参数的设置及优化。

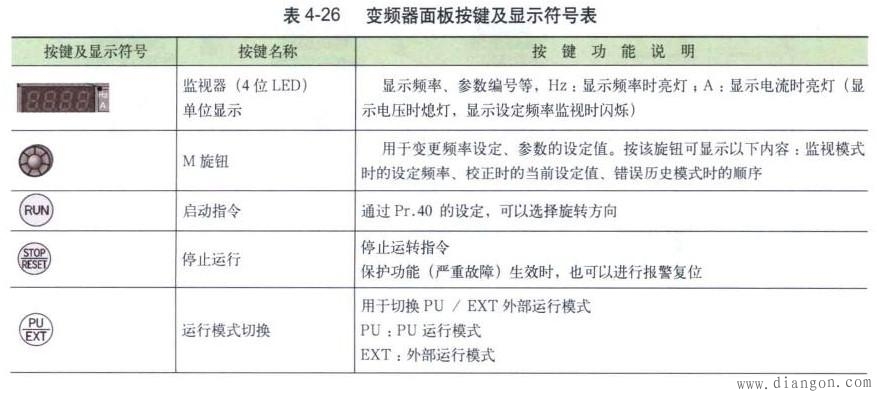

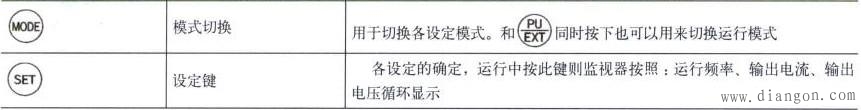

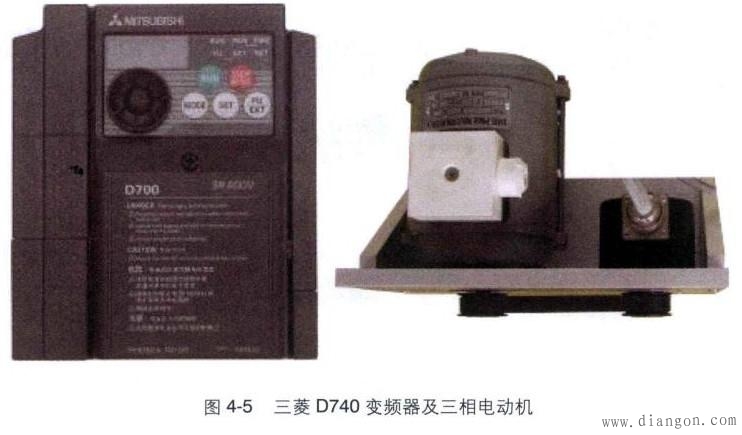

三菱D740变领器及三相电动机外观如图4—5所示，变频器的操作面板包括：监视器(4位LED)、M旋钮、5个按钮及显示。变频器面板按链及显示符号表如表4-26所示。

备注：

在操作中出现以下常见报警含义：

显示Erl——禁止写入错误；

显示Er2——运行中写入错误；

显示Er3——校正错误；

显示Er4——模式指定错误。

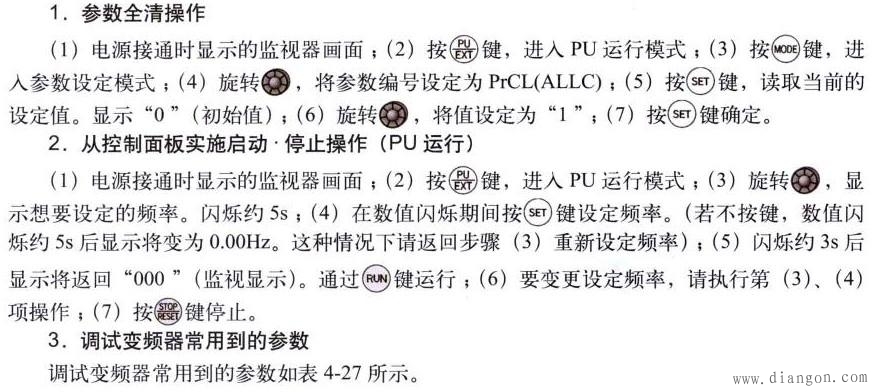

如果出现变频器参数故障。可以对变领器进行参数的全情操作，之后再进行参数的调试，如果主轴出现故障。需要进一步判定是数控系统、变频器还是电动机的问题时，可以利用变频器的面板对变频器进行测试，判断故障到底出在哪里。下面是会用到的两个基本操作。
