杠杆百分表的工作原理和使用方法

杠杆百分表的工作原理

杠杆百分表又被称为杠杆表或靠表。杠杆百分表是把杠杆侧头的位移，通过机械转动系统，转变为指针在表盘上的角位移，沿表盘圆周上有均匀的刻度，分度值为0.01删，测量范围不大于L皿的一种长度测量工具。可用于测量形位误差，也可用于比较测量的方法测旦实际尺寸。还可以测量小孔、凹槽、孔距、坐标尺寸等。在THWSKW-2A型机械十字滑台的导轨副、滚珠丝江安装、平行度等高调试中使用的是杠杆百分表，如图1所示。

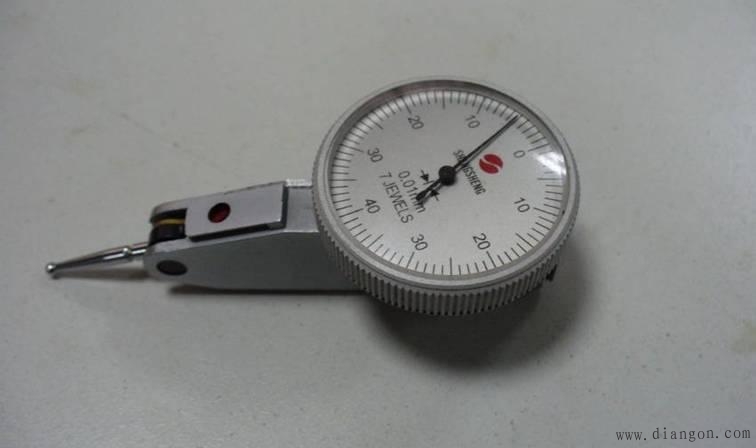

图1 杠杆百分表

杠杆百分表的使用方法

在使用时应使测量运动方向与测头中心线垂直，以免产生测量误差。杠杆百分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。如果由于测量需要，α角无法调小时（当α>15°），其测量结果应进行修正。从图2可知，当平面上升距离为a时，杠杆百分表摆动的距离为b，也就是杠杆百分表的读数为b，因为b>a，所以指示读数增大。具体修正计算式如下：a=bcosα

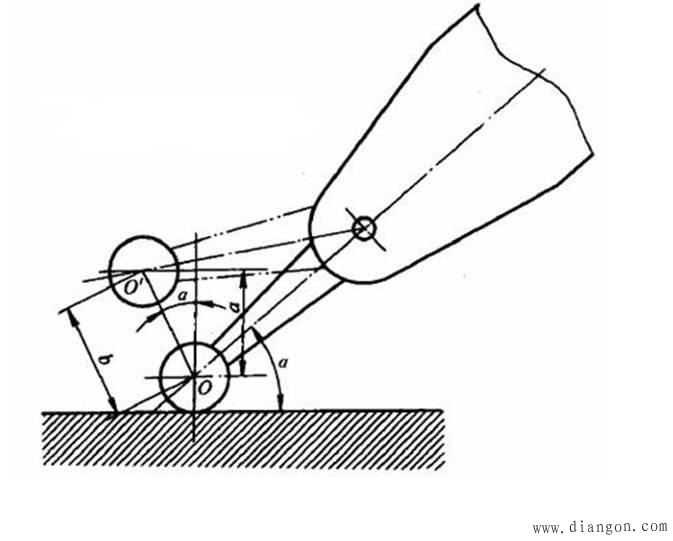

图2 杠杆百分表测杆轴线位置引起的测量误差

杠杆百分表的使用注意事项

（1）百分表应固定在可靠的表架上，测量前必须检查百分表是否夹牢，并多次提拉百分表测量杆与工件接触，观察其重复指示值是否相同。

（2）测量时，不准用工件撞击测头，以免影响测量精度或撞坏百分表。为保持一定的起始测量力，测头与工件接触时，测量杆应有0.3～0.5mm的压缩量。

（3）测量杆上不要加油，以免油污进入表内，影响百分表的灵敏度。

（4）百分表测量杆与被测工件表面必须垂直，否则会产生误差。
