闭路电视监控系统的主要设备

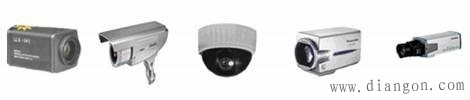

摄像机：

在闭路电视监控系统中，摄像机是最基本的前端设备，它将被摄物体的光图像转变为电信号，为系统提供信号源。

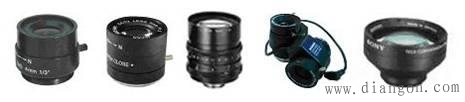

镜头：

摄像机镜头是闭路电视监视系统中不可缺少的部件，它的质量（指标）优劣直接影响摄像机的整机指标。

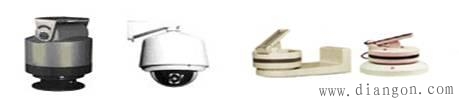

云台：

摄像机云台是一种用来安装摄像机的工作台，分为手动和电动两种。手动云台由螺栓固定在支撑物上，摄像机方向的调节有一定范围。一般水平方向可调15°—30°，垂直方向可调±45°。电动云台是在微型电动机的带动下做水平和垂直转动，不同的产品其转动角度也各不相同。

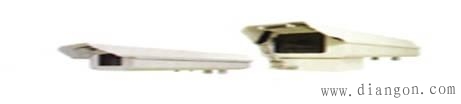

摄像机防护罩：

在闭路电视监控系统中，摄像机的使用环境差别很大。为了在各种环境下都能正常工作，需要使用防护罩来进行保护。见上图右图防护罩的种类有很多，主要分为室内、室外和特殊类型等几种。室内防护罩除了起防尘的作用外，还起装饰、隐蔽的作用。室外防护罩的功能主要有防晒、防雨、防冻、防结露等。

云台控制器：在配置了电动镜头和电动云台的闭路电视监控系统中，需要由云台控制器或多功能控制器来完成诸如控制云台的旋转、变焦镜头的远近、光圈的大小、控制防护罩的各附属功能及摄像机电源的通断等。

视频切换器：切换器具有扩大监视范围、节省监视器的作用外，有的还可产生特技效果。按照切换器功能的不同，可分为顺序切换器、分组式视频切换器和矩阵式视频切换器三种类型。

视频分配器：视频分配器能将闭路电视监控系统的一路视频信号提供给多台监视器或其他设备使用，并且仍能保证与输入信号的格式相同。

视频放大器：在进行长距离传输时，可以使用视频放大器将信号进行提升。

画面分割器：能够把多个摄像机的视频信号进行特定形式的组合，重新形成一路视频信号送往监视器，使得在一个监视器上能同时显示多个小画面。

监视器：监视器是闭路电视监控系统的终端显示设备，用于显示摄像机传送来的图像信息。监视器的显示窗比一般的电视要平，线数也高一些。

硬盘录像机 ：硬盘录像机是记录和重放装置，通过它可对摄像机传送来的视频信号进行实时记录，以备查用。它以数字的方式将视频图像记录在计算机的硬盘里并能将选定的图像重放出来。
