运算放大器的结构和特点

结构：

运算放大器是一个集成的高放大倍数的直接耦合放大器，简称运放。

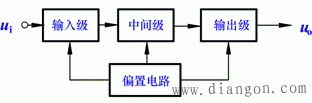

运放由输入级、中间级、输出级和偏置电路组成。

输入级：采用具有抑制零点漂移作用的差分放大器；

中间级：采用多级电压放大器，以提供大的电压放大倍数；

输出级：

采用具有功率放大作用的射极输出器，以提高带负载能力；

偏置电路：给运放的各级提供合适的静态工作点。

特点：

输入电阻很高，输出电阻很小，电压放大倍数很大，零点漂移很小。

符号：

运放的输入输出特性：

Ao 为开环电压放大倍数。

由于运放的电压放大倍数很大，为保证正常工作，需引入负反馈。
