江森GX-9100智能楼宇控制器变量的连接

进入操作界面后，所有的输入、输出、程序模块均可以进行连接。

(1)输入/输出点的属性定义

输入/输出点的类型：

选中AI点后点击右键：Active—电量参数；Passive—物理参数。

选中Active、Passive中任一个后再点击右键出现操作菜单。

选中DI点后点击右键直接出现操作菜单。

选中AO点后点击右键直接出现操作菜单。

选中DO点后点击右键：P.A.T—双DO输出、D.A.T—恒定输出、On/Off—开关输出。

选中P.A.T、D.A.T、On/Off中任一个后再点击右键出现操作菜单。

输入/输出点的连接：

输入/输出点进行连接时，只要在其位置上点右键进入连接即可以弹出一个连接对话框。

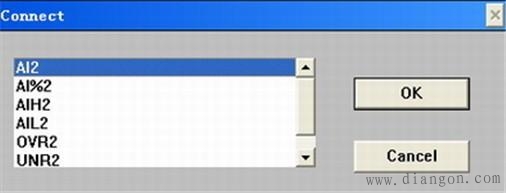

上图中为对模拟量输入点进行连接的列表

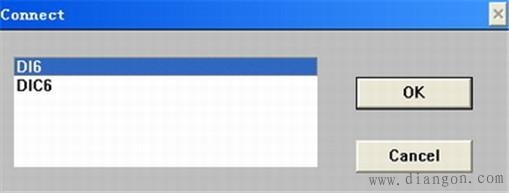

上图中是对数字量输入点进行连接的列表

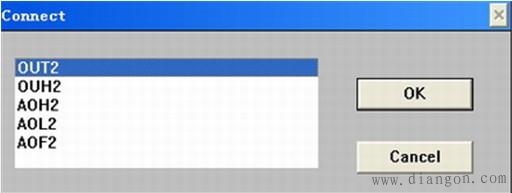

上图是对模拟量输出点进行连接的列表

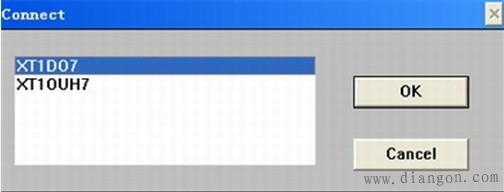

上图是对数字量输出点进行连接的列表

(2)程序模块的连接

程序模块的连接

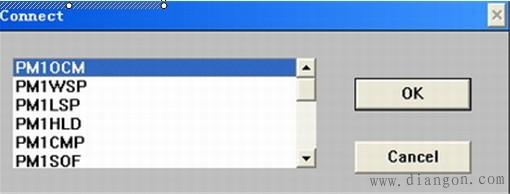

上图是对模拟量输出点进行连接的列表。在列表里列出了所涉及到的指标参数，只要在需要的指标参数上点一下鼠标键就可以实现与另一个变量的连接。每个变量可以实现多连接，也就是说一个程序模块可以和多个变量进行连接。

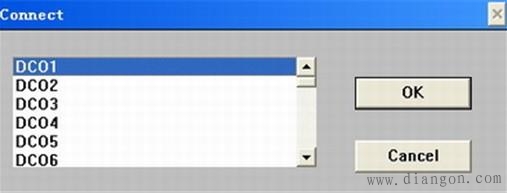

上图是对内部数字标志点进行连接的列表

上图是对内部工作标志点进行连接的列表
