数控机床移动平台的结构组成

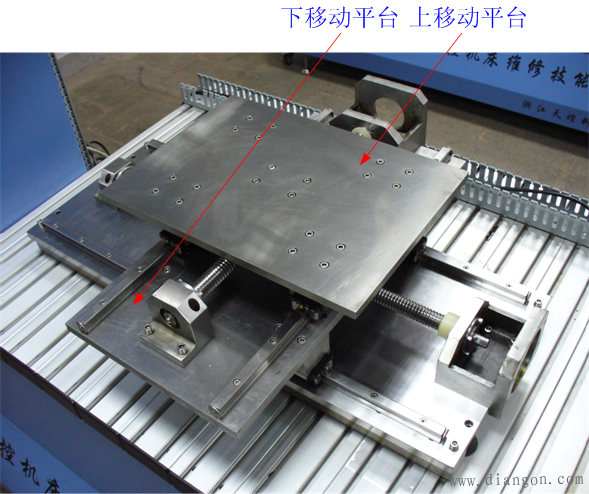

机械十字滑台有上、下两个移动平台，下移动平台相当于数控车床的床鞍用于承裁和支撑x轴直线导轨副、滚珠丝杠螺母副、伺服电动机和上移动平台等，并可沿底座上的导轨副作纵向(2轴)移动。上移动平台相当于数控车床的横刀架(中拖板)，可沿下移动平台上的导轨副作横向(J轴)移动。图下所示为移动平台实物装配的全貌。

移动平台的结构组成

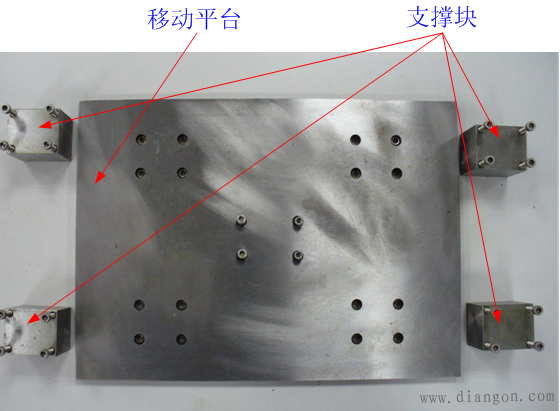

移动平台的结构组成如下图所示。它主要由4个文撑块、移动平台、紧固螺钉和弹簧垫圈等成。
