S7-PLCSIM软件的功能

S7-plcSIM Simulating Modules由西门子公司推出，可以替代西门子硬件PLC的仿真软件，当培训人员设计好控制程序后，无须PLC硬件支持，可以直接调用仿真软件来验证。

(1) 模拟PLC的寄存器。可以模拟512个计时器(T0-T511);可以模拟131072位(二进制)M寄存器;可以模拟131072位I/O寄存器;可以模拟4095个数据块;2048个功能块(FBs)和功能(FCs);本地数据堆栈64K字节;66 个系统功能块(SFB0-SFB65);128个系统功能(SFC0-SFB127);123个组织块(OB0-OB122)。
(2) 对硬件进行诊断。对于CPU，还可以显示其操作方式，如图1示。SF(system fault)表示系统报警;DP (distributed peripherals, or remote I/O)表示总线或远程模块报警;DC(power supply) 表示CPU有直流24伏供给;RUN 表示系统在运行状态;STOP表示系统在停止状态。

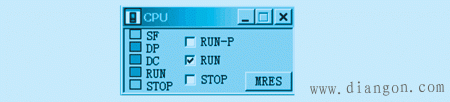

图1 CPU的操作方式

(3) 对变量进行监控。用菜单命令Insert>input variable监控输入变量;Insert>output variable监控输出变量，Insert>memory variable监控内部变量;Insert>timer variable监控定时器变量;Insert>counter variable监控计数器变量。图2表示上述变量表。这些变量可以用二进制、十进制、十六进制来访问，但是必须注意输出变量QB一般不强制修改。

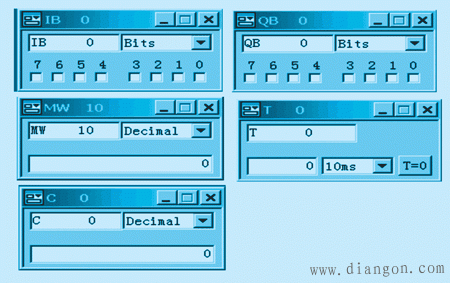

图2 所有变量

(4) 对程序进行调试。设置/删除断点—利用“设置/删除断点”可以确定程序执行到何处停止。断点处的指令不执行。断点激活，利用“断点激活”可以激活所有的断点; 不仅包括已经设置的，也包括那些要设置的。利用“下一条指令”，可以单步执行程序。如果遇到块调用，用“下一条指令”就跳到块后的第一条指令。
