串激式电机原理

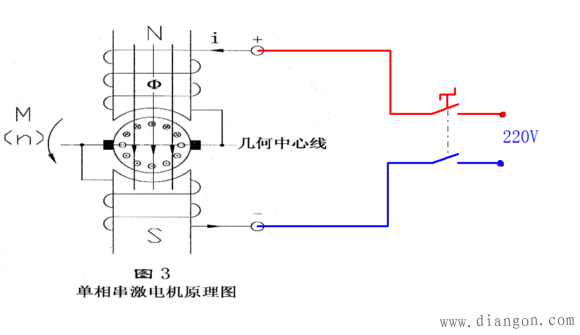

串激（串励）电机就是定子绕组和转子绕组串联的电机。

工作原理：在交流电源供电时，产生旋转力矩的原理，仍可以用直流电动机的运转原理来解释。当导体中通有电流时，在导体的周围产生磁场，其磁力线的方向取决于电流方向。将通电的导体放入磁场中，这磁场与通电导体所产生的磁场相互作用，将使此导体受到一个作用力F，并因此而产生运动，导体会从磁力线密的地方向磁力线稀的方向移动，当将由两个互相相对的导体组成的线圈放入磁场时，线圈的两个边也受到了作用力，此二力的方向相反，产生力矩。当线圈在磁场中转动时，相应的二个线圈边，从一个磁极下转到另一个磁极下时，此时由于磁场极性有了改变，将使导体受到的作用力的方向改变，也使转矩的方向改变，从而使线圈向反方向转动，于是线圈只能绕中心轴来回摆动。
