家装室内配线施工中必须知道的十要点

室内配线施工工序：定位划线→预留预埋→装设绝缘支持物、线夹、支架或保护管→敷设导线→安装灯具及导线→测试导线绝缘、连接导线→校验、自检、试通电

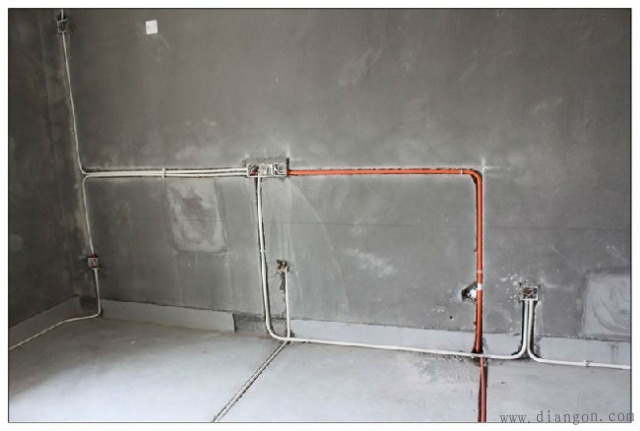

室内穿管配线施工精品做法展示一

1、所用导线的额定电压应大于线路的工作电压。

2、导线敷设时，应尽量避免接头。

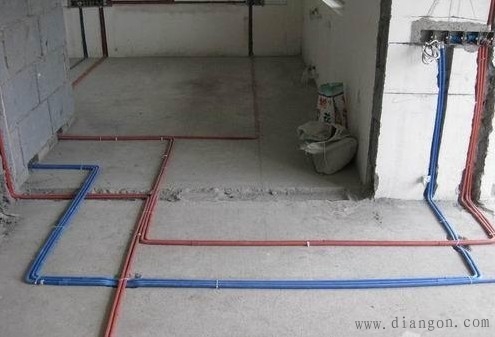

室内穿管配线施工精品做法展示二

3、导线在连接和分支处，不应受机械力的作用，导线与电器端子的连接要牢靠压实 。

4、穿人保护管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。

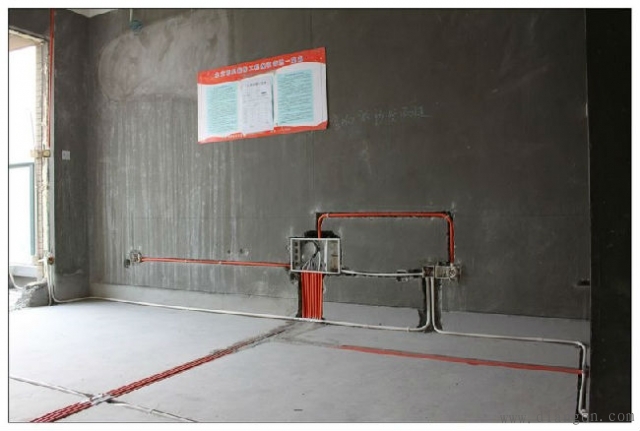

室内穿管配线施工精品做法展示三

5、各种明配线应垂直和水平敷设，且要求横平竖直，其偏差应符合有关规定，一般导线水平高度距地不应小于2.5m，垂直敷设不应低于1.8m,否则应加管槽保护，以防机械损伤 。

6、明配线穿墙时应装采用经过阻燃处理的保护管保护，穿过楼板时应用钢管保护，其保护高度与楼面的距离不应小于1.8m，但在装设开关的位置，可与开关高度相同。

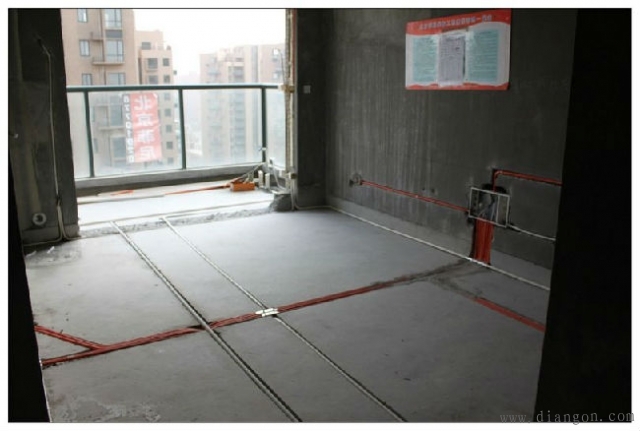

室内穿管配线施工精品做法展示四

7、入户线在进墙的一段应采用额定电压不低于5O0V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引人室内。

8、电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。

室内穿管配线施工精品做法展示五

9、配线工程施工中，电气线路与管道的最小距离应符合有关规定。

10、配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整 。

室内穿管配线施工精品做法展示六

室内穿管配线施工精品做法展示七
