通用变频器的工作原理
时间：2023-03-10作者：佚名
|
变频器控制输出正弦波的驱动电源是以恒电压频率比(U/f)保持磁通不变为基础的，在经过正弦波脉宽调制(SPWM)驱动主电路，以产生u、v、w三相交随电驱动三相交流异步电动机。它先将50Hz交流电压经变压器得到所需的电压后。经二极管整流桥和LC滤波，形成恒定的直流电压，在送人6个大功率晶体管构成的逆变器主电路，输出三相频率和电压均可调整的等效于正弦波的脉宽调制波(SPWM波)，即可拖动三相异步电动机运转，如图所示。

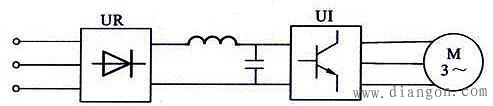

图 SPWM交—直—交变压变额器的原理框图 |
