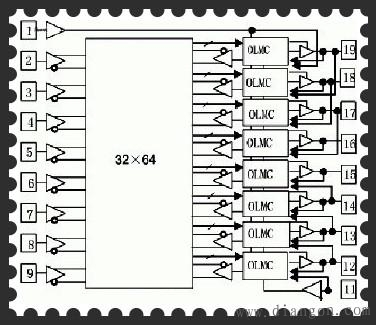

通用阵列逻辑GAL基本结构

GAL有五个部分组成：

1. 输入端：GAL16V8的2～9脚共8个输入端，每个输入端有一个缓冲器，并由缓冲器引出两个互补的输出到与阵列；

2. 与阵列部分：它由8根输入及8根输出各引出两根互补的输出构成32列，即与项的变量个数为16；8根输出每个输出对应于一个8输入或门（相当于每个输出包含8个与项）构成64行，即GAL16V8的与阵列为一个32×64的阵列,共2048个可编程单元（或结点）；

3. 输出宏单元：GAL16V8共有8个输出宏单元，分别对应于12～19脚。每个宏单元的电路可以通过编程实现所有PAL输出结构实现的功能；

4. 系统时钟：GAL16V8的1脚为系统时钟输入端,与每个输出宏单元中D触发器时钟输入端相连，可见GAL器件只能实现同步时序电路，而无法实现异步的时序电路；

5. 输出三态控制端:GAL16V8的11脚为器件的三态控制公共端。
