受控源电路实例

例题1

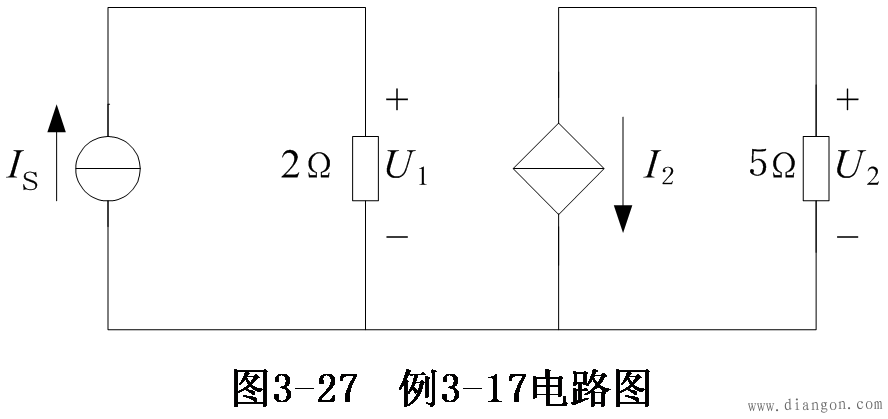

图3-27所示电路为VCCS，已知，电流源的，求电压。

解：先求出控制电压，从左方电路可知，

则

例题2

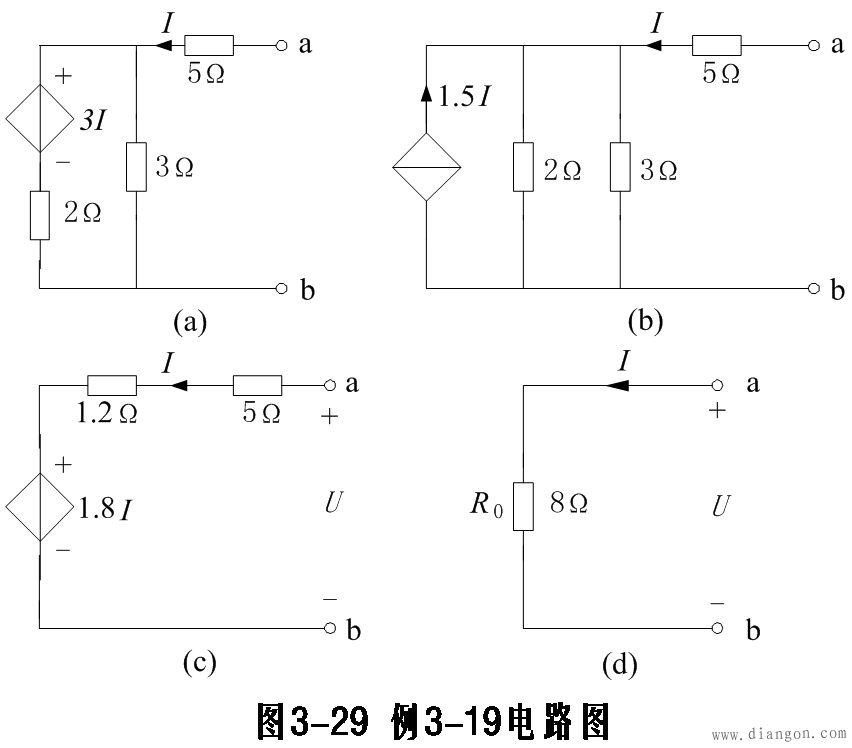

求图3-29（a）所示电路的等效电阻。

例题3

求图3-29（a）所示电路的等效电阻。

解：对最左边支路进行电源变换得图3-29（b），再将图3-29（b）进行电源变换后得图3-29（c）电路，图3-29（c）电路端口加电压U后，求端口电流I与电压U的关系。

所以该单口网络等效电阻为

温馨提示：

对于含受控源（无独立源）单口网络求等效电阻的方法可归纳为：首先在端口处外加理想电压源，电压为U，从而引起端口输入电流I。然后根据KVL、KCL及欧姆定理列写电路方程，整理后找出U与I的比值，从而求得等效电阻。对于较复杂的电路，可对电路进行等效简化后再求等效电阻。注意简化电路时应保留控制支路，以免造成解题的困难。

重点串联

1、网络分析法

2、网络定理法

3、最大功率传输定理：

当负载电阻等于内电阻，负载获得最大输出功率；最大输出功率为
