绝缘监测原理

　　在不接地配电网中，发生一相故障接地时，其他两相对地电压升高，可能接近相电压，这会增加绝缘的负担、增加触电的危险。而且，不接地配电网中一相接地的接地电流很小，线路和设备还能继续工作，故障可能长时间存在。这对安全是非常不利的。因此，在不接地配电网中，需要对配电网进行绝缘监视，并设置声光报警信号。图0左为低压绝缘监视，图1为高压绝缘监视。

图0 低压绝缘监视	图1 高压绝缘监视

　　用三支电压表分别在线路三相和接地装置之间。电压表的要求如下：
　　①三只电压表的规格相同
　　②电压表量程选择适当。
　　③选用高内阻的电压表。
　　以上监视方法对一相接地故障很敏感，但其缺点：
　　①三相绝缘同时降低故障无反应。
　　②三相绝缘在安全范围内，但相差较大时，会出现误信号。在低压配电网中，为了比较准确地检测配电网对地绝缘情况，可以借用专用方法测量绝缘阻抗。下左图表示一种无源测量装置的基本线路。右图表示有源测量装置的基本线路。

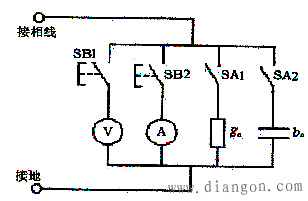

图2 无源测量装置的基本线路

图3 有源测量装置的基本线路
