数控系统的操作界面认识及操作

通过数控系统的NC链盘及LCD显示器完成数控系统的参数轴入，SINUMERlK 802C base line 操作面板(见图1)分为LCD显示区、NC键盘区、机床控制面板(MCP)区。

图1 SINUMERlK 802C base line操作面板

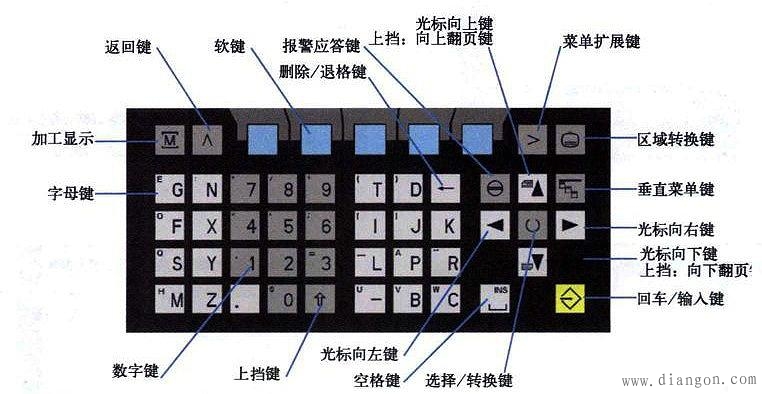

图2 NC键盘区功能键

数控系统的通电及修改参数界面：在接通实训台总电源后，按操作面板上的启动按钮，系统启动。在系统启动后，可按照表2调用参数调试页面。

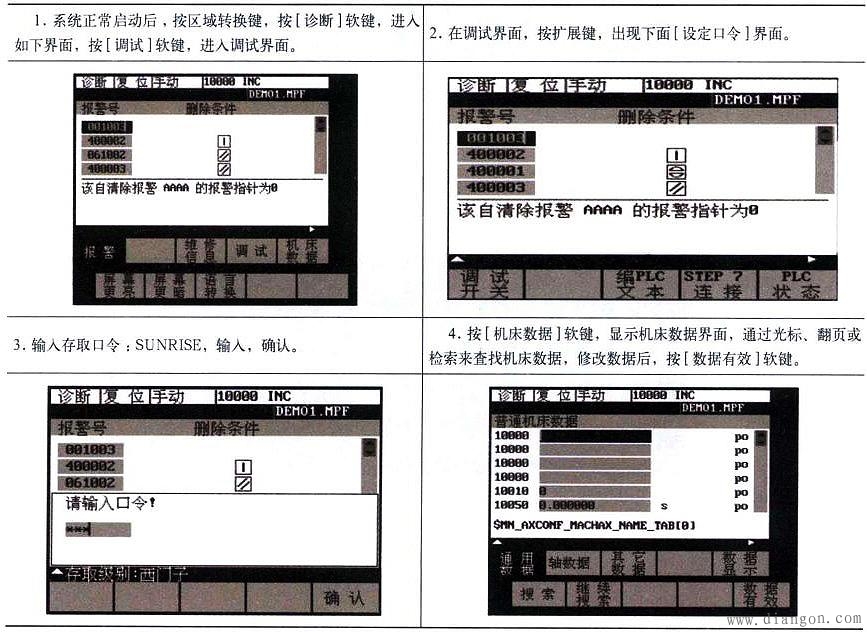

表2 参数调试页面表

注意：

1．要记住数控系统的密码，输入参数前，需要输入机床厂家级密码：SUNRISE。

2．根据参数的作用系统有4种生效方式：

PO(Powor on) 系统上电时参数生效；

RE(Reset) 系统复位时参数生效；

CF(Configuration) 按“数据生效。软键生效；

IM(Immediate) 立即生效。

3．别忘了修改参数后，按[数据存储]软键。
