步进电机的运转原理
时间：2023-03-10作者：佚名
|
实际上经过磁化后的转子及定子的小齿的位置关系，在此说明如下。 首先解释励磁，励磁就是指电动机线圈通电时的状态。

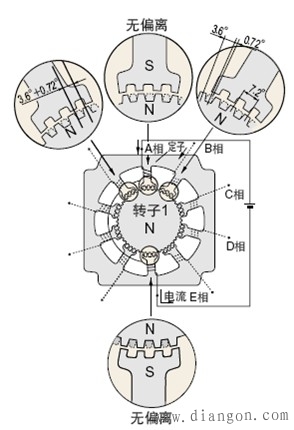

● A相励磁
将 A 相励磁，会使得磁极磁化成 S 极，而其将与带有 N极磁性的 转子 1 的小齿互相吸引，并与带有S极磁性的转子 2 的小齿相斥， 于平衡后停止。此时，没有励磁的 B相磁极的小齿和带有 S极磁性 的转子 2 的小齿互相偏离 0.72°。以上是 A 相励磁时的定子和转子小齿的位置关系。

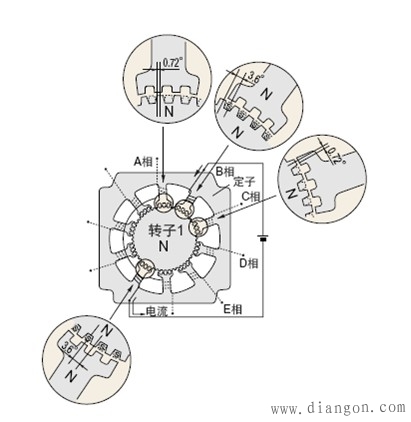

 ● B相励磁
其次由 A 相励磁转为 B 相励磁时，B 相磁极磁化成 N 极，与拥有 S极磁性的转子 2 互相吸引，而与拥有 N极磁性的转子 1 相斥。
 也就是说，从 A 相励磁转换至 B 相励磁时，转子转动 0.72°。由此可知， 励磁相位随 A相→ B相→ C相→ D相→ E相→ A相依次转换，则步进电动机以每次 0.72°做正确的转动。同样的，希望作反方向转动时，只需将励磁顺序倒转，依照 A相→ E相→ D相→ C相→ B相→ A相励磁即可。

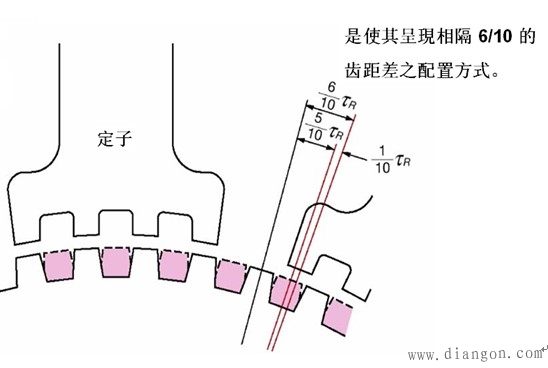

0.72°的高分辨率，是取决于定子和转子构造上的机械偏移量，所以不需要编码器等传感器即可正确的定位。下图就5相步进每次的位移量是0.72°进行更详细的说明:
 由于第一组定子正好与转子相对应吸引。就势必会导致第二组定子与对应的转子相偏离（定子与转子齿距一样，但是各自所在的2个圆不一样大）。而这个偏离值正好是齿距的十分之一。因此普通5相步进的步距角为：360°/50齿/10=0.72°
高分辨率5相步进的步距角为：360°/100齿/10=0.36°
另外，就停止精度而言， 会影响的只有定子与转子的加工精度、组装精度、及线圈的直流电阻的不同等而已，因此可获得 ±3 分（无负载时）的高停止精度。 实际上步进电动机是由驱动器来进行励磁相的转换，而励磁相的转换时机则是由输入驱动器的脉冲信号所进行。以上举的是 1相位励磁的例子，实际运转时，为有效利用线圈同时进行 4相或 5相励磁的。 |
