固态继电器的特点及分类
时间：2023-03-10来源：佚名
|

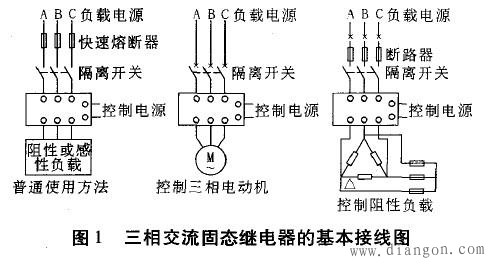

1、固态继电器的特点 固态继电器SSR是近年来世界上新兴的控制继电器，这种继电器用几毫安的微小信号可以控制大功率负载的起动与关断，正符合了晶体管输出型plc的特点。并且其输入信号（控制端）和输出信号（受控端）采用光电隔离电路，保证了输入与输出互不干扰，输出端采用无触点大功率输出电路，整个电路用环氧树脂浇铸为一体。因此，固态继电器运行时无火花、无噪音、无污染、不产生电磁干扰，比电磁继电器具有开关速度快、体积小、寿命长、耐震、耐腐蚀、防潮、防腐、输出端在接通瞬间无震颤现象等优点，可以在严重污染和震动的环境下使用，更具有很高的灵敏度和抗干扰能力，被广泛应用于石油化工仪器设备，灯光照明设备，纺织机械、数控车床、娱乐设施等各种自动化控制领域，特别适用在腐蚀、防尘、要求防爆等恶劣环境，及频繁开关场合。 2、固态继电器的分类 交流固态继电器按开关方式分有电压过零导通型和随机导通型；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC 3～32 V）的恒流源型和串电阻限流型等。 单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。而三相交流固态继电器则是集三只单相交流固态继电器为一体，并以单一输入端对三相负载进行直接开关切换，可方便地控制l一相交流电机、加热器等三相负载，图1为三相交流固态继电器的基本接线图。三相交流固态继电器的相与相问，输入输出间，以及与基板之间绝缘电压大于2 000 VAC，其他基本指标与相应的单相固态继电器相同。需要指出的是对实际负载电流不大的场合，比如实验室教学，三相SSR使用起来比较方便，但电流大时发热亦大，这时使用三只单相SSR更为可靠。
|
