电容器的充放电过程

1 ．电容器的充电过程

① 实验现象：如图1，开关置 1 ，白炽灯开始较亮，然后逐渐变暗，灯泡不亮了。电流表指针由大变小直至 0 。电压表指针由 0 逐渐增大到 U s

（ a ） (b)

图1 电容的充放电

② 图形描述，如图（ b)

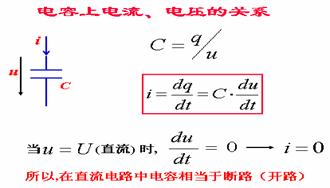

③ i=C = = =

④ 用万用表电阻档检测电容，可以看到电表指针向右偏转，然后慢慢向左偏转，指针偏幅度较大， C 的充电过程反映 C 的电容量大小。

⑤ ，称为充电时间常数， RC 越小，充电时间越小。

⑥ 初态： 稳态：

图2 电容的放电

① 实验现象：开关置 2 ，白炽灯开始较亮，然后逐渐变暗直至灭了，电流表偏转一个较大的角度，然后逐渐向零位偏转到 0

② 图形描述，如图所示

③ i （ t ） = =C

④ ，称为放电时间常数，放电时常数越小，放电越快。

⑤ 初态： 稳态：
