S7-PLCSIM软件的实现方法及模拟程序

本文通过具体例子来说明S7-plcSIM软件的仿真功能。以压印机主机调速为例子。工艺要求为:按下启动按钮I4.0,主机启动Q12.0, 主机自动升速到700转/分,并保持不变, 按下启动按钮I4.1, 主机停止运行。使用S7-PLCSIM软件调试程序的步骤如下:

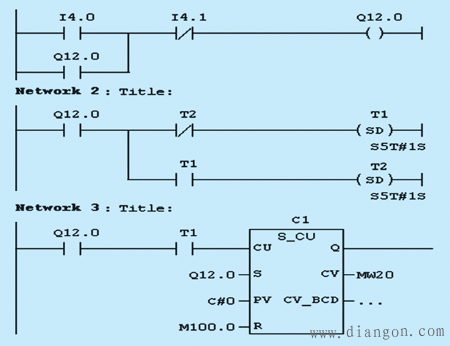

(1) 首先用STEP7软件对系统进行硬件组态，然后再用STEP7软件编程，允许结构化你的程序，也就是说可以将程序分解为单个的、自成体系的程序，最后通过系统组织块OB1编写程序。程序如图1示:

图1 编写程序

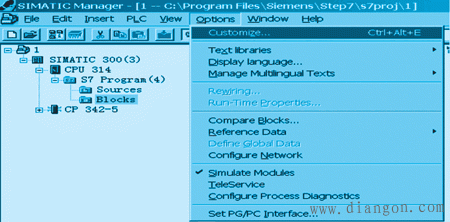

(2) 再用STEP7软件SIMITIC 管理器菜单OPTION中选择Simulating Modules为ON状态，表示选择仿真调试，如图2示:

图2 选择仿真调试

(3) 在S7-PLCSIM软件中新建PLC文档。选择菜单命令PLC>Power on 打开仿真PLC的电源;选择仿真PLC的工作方式为STOP状态;选择菜单命令EXECUTE>Scan mode>Scan continous表示连续扫描方式。
(4) 用STEP7软件SIMITIC 管理器菜单命令PLC>Download,把程序下载到中仿真PLC中。

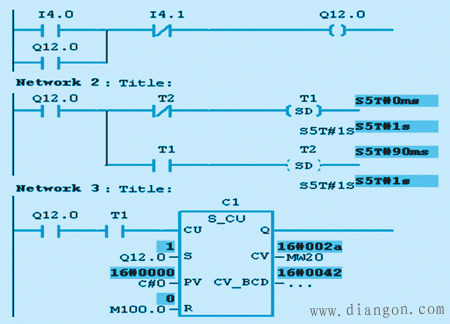

(5) 在S7-PLCSIM软件中模拟实际操作。选择仿真PLC的工作方式为RUN状态，按下启动按钮I4.1,主机开始运行,自动升速,速度值送到MW20。可以监视STEP7软件中梯形图程序的运行情况，选择菜单命令Debug>monitor来监视。图3模拟实际升速过程。

图3 模拟实际升速过程

(6) 当在S7-PLCSIM软件中模拟实际操作，如果检测到程序出错，会调用相应错误组织块。S7-PLCSIM软件支持对硬件中断组织块OB40—OB47的仿真;支持对时钟中断组织块OB10—OB17的仿真;支持对扫描周期大于最大允许循环时间的中断组织块OB80的仿真。
(7) 保存生成的PLC文档，以便下次仿真时直接调用的设置。
