交流电的产生及正弦交流电的概念

1．对称三相电动势
振幅相等、频率相同，在相位上彼此相差120°的三个电动势称为对称三相电动势。对称三相电动势瞬时值的数学表达式为
第一相(U相)电动势： e1=Emsin(w t)
第二相(V相)电动势： e2 = Emsin(w t - 120°)
第三相(W相)电动势： e3 = Emsin(w t 120°)
显然，有e1 e2 e3 = 0。波形图与相量图如图所示。

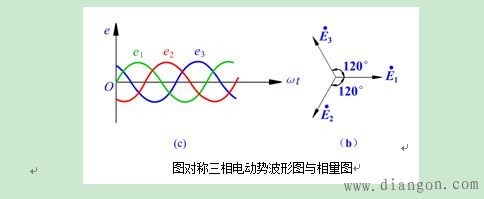

图对称三相电动势波形图与相量图
2．相序
三相电动势达到最大值(振幅)的先后次序叫做相序。e1比e2超前120°，e2比e3超前120°，而e3又比e1超前120°，称这种相序称为正相序或顺相序；反之，如果e1比e3超前120°，e3比e2超前120°，e2 比e1超前120°，称这种相序为负相序或逆相序。
一、 相序是一个十分重要的概念，为使电力系统能够安全可靠地运行，通常统一规定技术标准，一般在配电盘上用黄色标出U相，用绿色标出V相，用红色标出W相。
将三相发电机三相绕组的末端U2、V2、W2(相尾)连接在一点，始端U1、V1、W1(相头)分别与负载相连，这种连接方法叫做星形(Y形)连接。如图所示。

图 相电压与线电压的相量图
