隔离电源与非隔离电源的优缺点

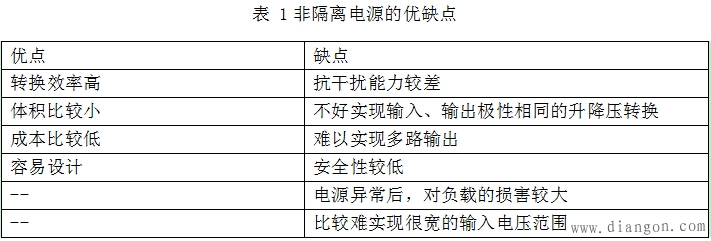

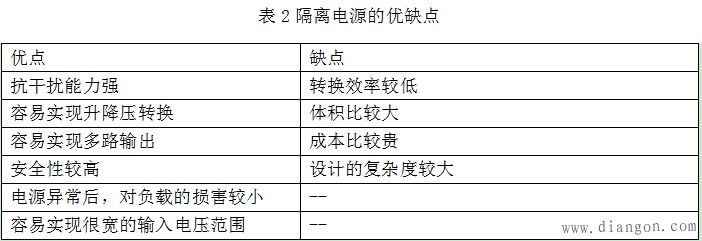

　　结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，如表 1和表2所示，两者的优缺点几乎是相反的。

　　对于上述的优缺点，大部分我们都很好理解，由于电源发生异常后，电源隔离与否对负载的危害大小，我们以Buck和它对应的隔离电路即正激电路来简单分析，如下列图示。

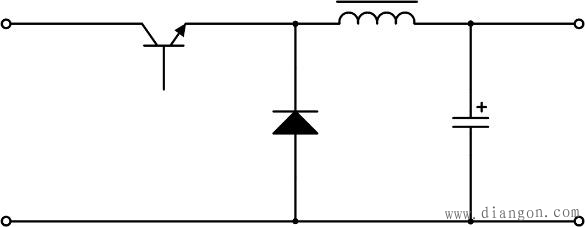

图1 Buck电路

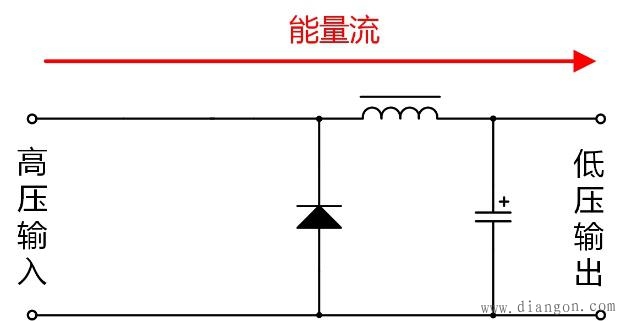

图2 Buck开关管击穿后的电能量走向

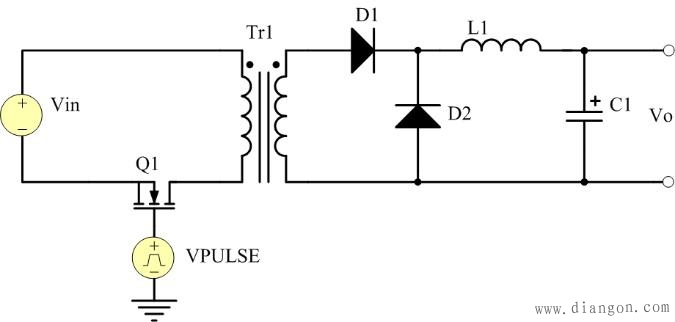

图3 正激电路

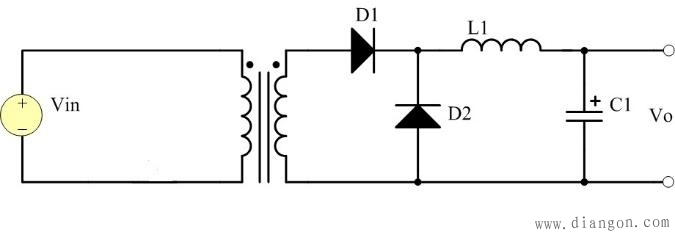

图4 正激电路的开关管击穿后示意

　　由图1和图2可知，对于Buck电路而言，若开关管击穿短路，由于没隔离，输入端较高的电压，直接通过电感作用在负载端，负载很可能因为过压烧毁。

　　由图3和图4可知，对于正激电路而言，同样开关管击穿短路，对负载而言，只是失去了供电的电源而断电，不会对负载本身造成其它影响。
