漏电保护插头原理图解

现在家里面的电器插头上都装有一个漏电保护器，燃气热水器也不例外，很多商家将这个漏电保护器作为一个卖点宣传自己的产品，那么究竟漏电保护器有用吗？这还要从漏电保护器原理说起。

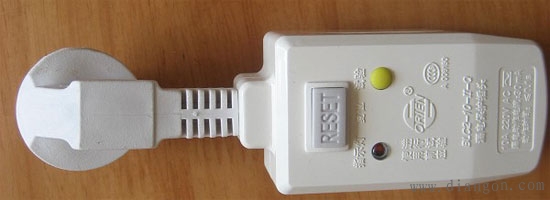

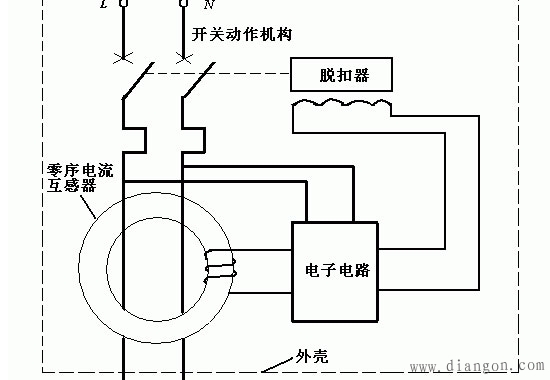

上图就是漏电保护插头的外观，下图是原理图。

从原理图中可以看出，漏电保护器由检测元件、中间环节、执行结构和试验装置组成。

检测元件就是上图中的零序电流互感器，燃气热水器所需的零火线穿过环形铁心，构成了一次线圈N1，而在铁心的一端被绕组缠绕，构成了二次线圈N2，当没有漏电发生的时候，铁心内部的电流和等于零，一旦有人触电了，那么此时电流分散，铁心内部的电流不为零了，根据安培法则，那么绕组N2就会产生电流。有点像发电机的原理了，不知道大家初中物理学的咋样啊，反正我学的不是太好。

那么中间环节就是图中的电子电路的位置，包括放大器、比较器、脱扣器等，如果人触电以后，就会对绕组N2输出的信号进行放大和处理，然后输出给执行结构。

执行结构就是图中的开关动作机构，当接收到信号以后就会立即切断电源，从而保护了人的生命安全。

其实用语言表达这么长，真正执行起来很短暂的，在0.1s内就会切断电源。所以不要看燃气热水器只有区区几十瓦的功率，但是正因为水流本身就有可能带电，而漏电保护插头起的作用还是很大的。

在漏电保护器上还有一个试验按钮，它的作用就是模拟触电，确保装置正常工作，需要我们定期检查一下。
