互感线圈的串联电路

由于同名端的存在，具有互感的两个线圈串联的电路，就有两种接法： 即一种是顺向串联，如图(a)所示，另一种是反向串联，如图(b)所示。

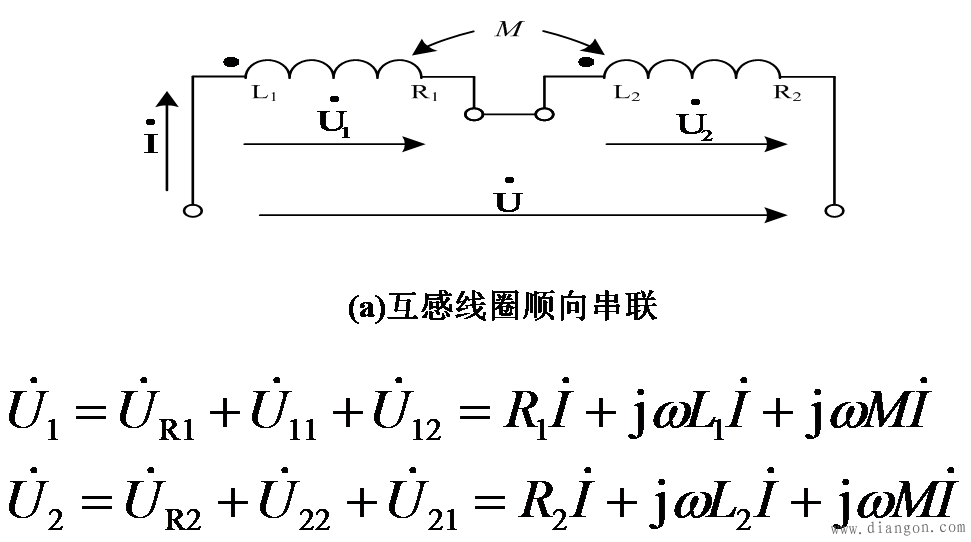

如图(a)所示。把两线圈的异名端相连，此时两个线圈流过同一电流，且电流都是由线圈的同名端流入（或流出），这种连接方式称为顺向串联。

串联后电路两端总电压为

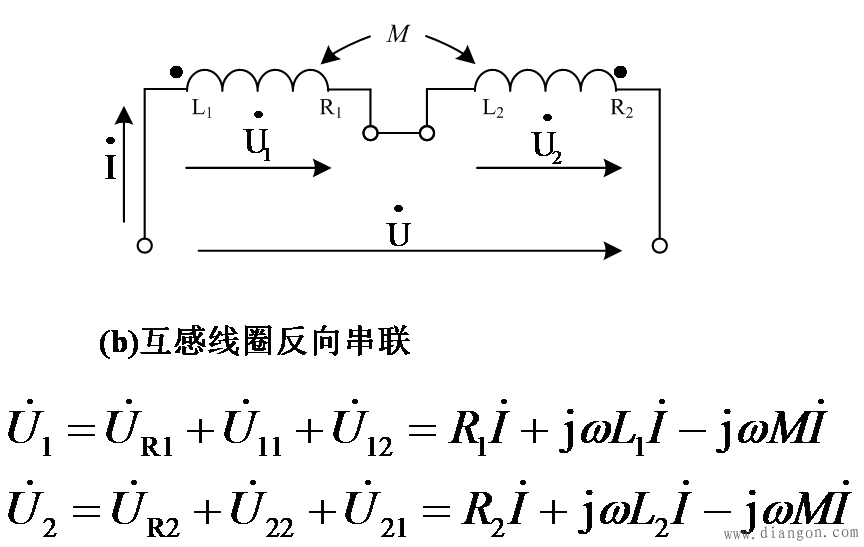

图(b)所示为反向串联，其电流都是由线圈的异名端流入（或流出），当电流与电压参考方向如图所示时，则在正弦交流电路就有

串联后电路两端总电压为

其中
