边沿JK触发器工作原理及动作特点

主从触发器可以有效克服钟控触发器的空翻现象，但主从触发器还存在一次翻转现象，降低了抗干扰能力。

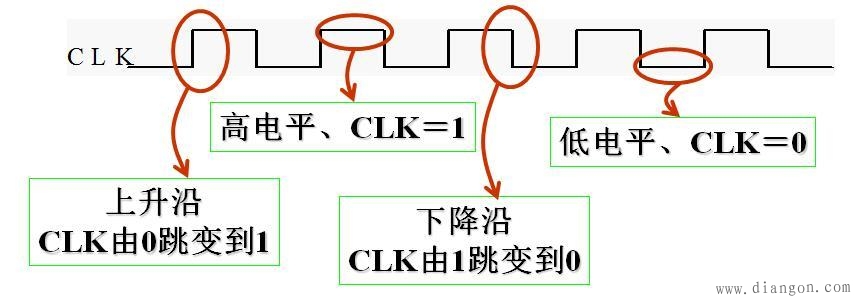

边沿触发器：只有在CP的上升沿（前沿）或下降沿（后沿）时刻才对输入信号响应（不管CP=1的时间有多长）。在CP=0、CP=1期间，输入信号变化不会引起触发器状态的变化。因此触发器不但克服了空翻现象，而且大大的提高了抗干扰能力，工作更为可靠。

边沿JK触发器

边沿JK触发器不仅可以克服电位触发方式的多次翻转现象，而且仅仅在时钟脉冲CLK的上升沿或下降沿才对激励信号相应，如此可大大提高了抗干扰能力。

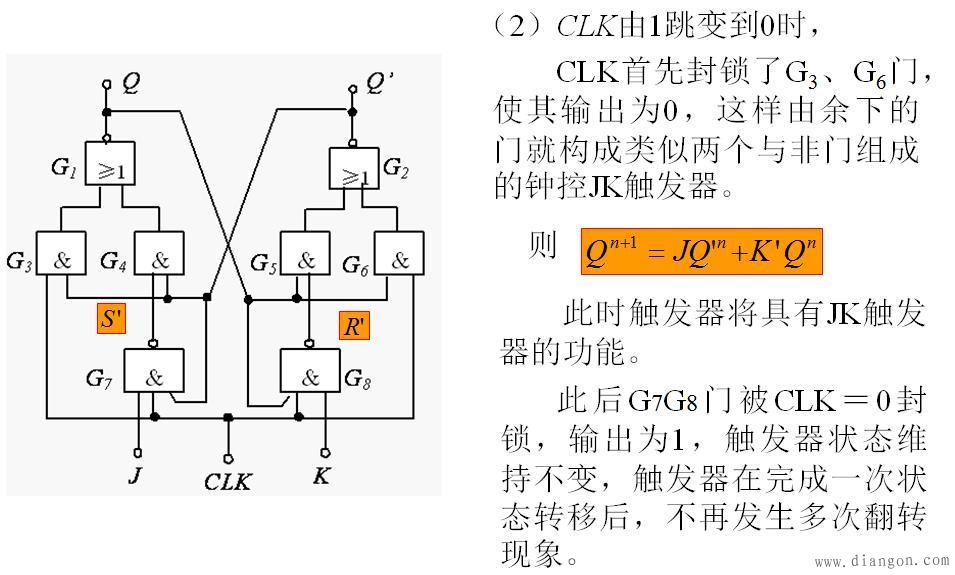

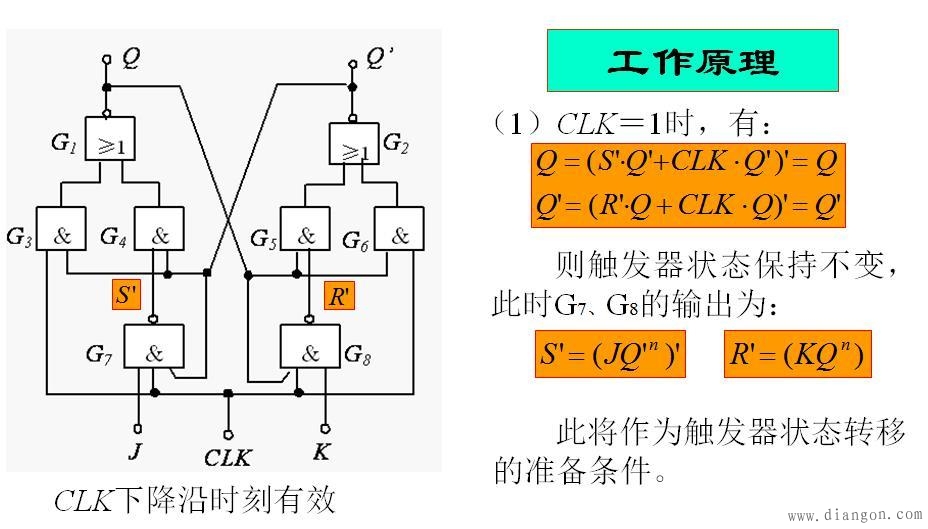

边沿JK触发器工作原理

边沿JK触发器的特点

① 边沿触发，无一次变化问题。

② 功能齐全，使用方便灵活。

③ 抗干扰能力极强，工作速度很高。
