线圈感应电动势与磁通的关系

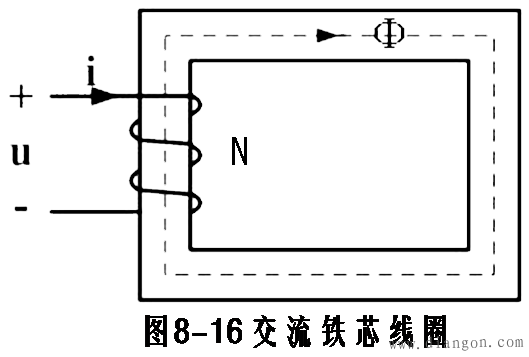

交流铁芯线圈如图所示，线圈两端加一交流电压，则线圈中的电流将产生磁通，方向符合右手螺旋法则。

设电压为正弦量时，磁通也是正弦量，即：

根据电磁感应定律，得：

由此式可看出电压的相位比磁通超前90°，并得感应电压的有效值与主磁通的最大值的关系为

注意:

由此可知当电源频率和线圈匝数一定时，交流铁芯线圈磁通的最大值与线圈外加电压的有效值成正比，与铁芯的材料和尺寸无关。
