甲乙类单电源互补对称电路（OTL电路）

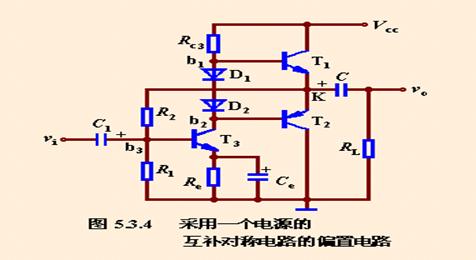

1. 基本电路

（1）电路组成

T₃——前置放大级

C——输出电容器

调整R₁、R₂阻值的大小，可使

此时电容上电压

（2）工作原理

静态：

C 隔直，R_L上无直流电流流过，v_o=0 。C 起着一个等效电源的作用。

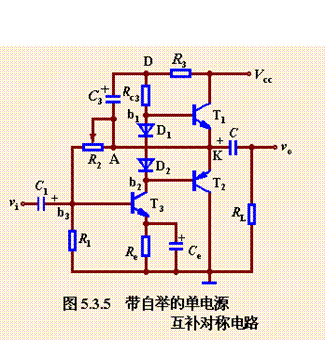

2. 此电路存在的问题

K点电位受到限制，输出幅值达不到Ｖ_CC/2。

静态时:

C₃充电后，其两端有一固定电压：V_C3=V_D-V_K =V_cc/2 -I_C3R₃≈V_cc/2

动态时:C₃充当一个电源

v_D=V_C3 v_K D点电位v_D自动上升

# 在怎样的条件下，电容C₃才能起到电源的作用？
