电阻元件电压与电流的关系

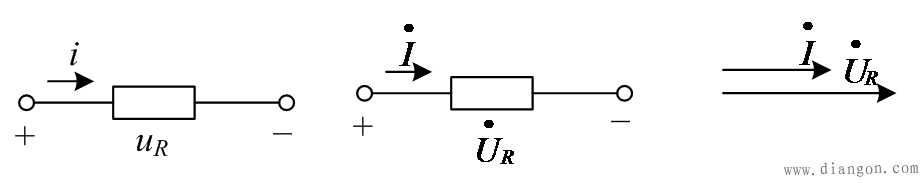

（a）电阻元件相量图 (b)电阻元件的相量模型图 (c)电压、电流相量图

如图4-11（a）所示，图(b)为其相量模型图。关联参考方向下电阻元件的电压电流关系为:

设电阻元件的正弦电流为

则电阻元件的电压为

则

可见，正弦交流电路中，电阻元件的电压、电流：

①同频率；

②有效值、最大值之间都符合欧姆定律，即

③电压和电流同相。

如用相量表示电压与电流的关系，则为

温馨提示：

电阻元件的电压和电流为同频率的正弦量；

电阻上的电压和电流同相位，；

电阻元件的电压和电流有效值关系；

电阻元件的电压和电流相量关系：。
