三端可调式集成稳压器

前述的78××和79××系列为输出电压固定的三端稳压器。但有些场合要求输出电压具有一定的调节范围，故使用它很不方便。现介绍一种外接很少元件就能工作的三端可调式集成稳压器。它的三个接线端分别称为输入端V₁、输出端V_O和调整端adj。

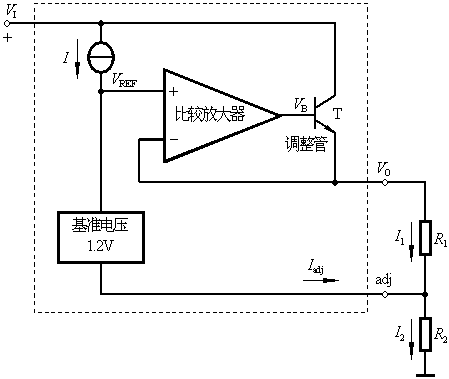

以LM317为例，其电路结构和外接元件如图1所示。它的内部电路有比较放大器、偏置电路（图中未画出）、恒流源电路和带隙基准电压V_REF等，它的公共端改接到输出端，器件本身无接地端。所以消耗的电流都从输出端流出，内部的基准电压（约1.2V）接至比较放大器的同相端和调整端之间。若接上外部的调整电阻R₁、R₂后，输出电压为

LM317的V_REF=1.2V，I_adj=50μA，由于调整端电流I_adj<<I₁，故可以忽略，上式可简化为

LM337稳压器是与LM317对应的负压三端可调集成稳压器，它的工作原理和电路结构与LM317相似。
