互感线圈的同名端及互感电压的参考方向

1 ．同名端的定义

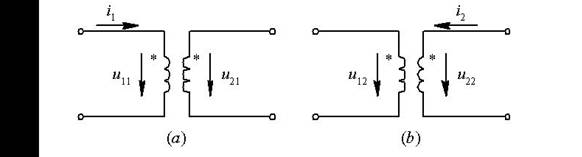

一对互感线圈中，一个线圈的电流发生变化时，在本线圈中产生的自感电压与在相邻线圈中所产生的互感电压极性相同的端点称为同名端，以“ * ” , “ · ” , “ Δ ”等符号表示。如图所示。

2 ． 互感电压的参考方向

当电流的参考方向从同名端指向另一端时，互感电压的参考方向也从同名端指向另一端；反之当电流的参考方向从另一端指向同名端时，互感电压的参考方向也从另一端指向同名端。

3 ．同名端的判断

（ 1 ）已知两个互感线圈绕向时 ------ 磁通相互增强法（见图 ）

步骤①在线圈 1 上假设电流 的参考方向；

②用右手螺旋定则判断 所产生的磁通的方向；

③把右手放在线圈 2 上，拇指指向磁通方向，四指为电流方向，标出电流 的参考方向；

④ 、 流入的方向即为同名端。

（ 2 ）不知线圈绕向时 ------ 实验法（见图）

步骤：①将线圈 1 与直流电源、限流电阻接成一个回路，线圈 2 与电压表接成一个回路；

②合上开关，观察电压表的偏转方向；

③判断同名端。如果电压表正偏，则 a 与 c （或 b 与 d ）是

同名端；如果电压表反偏，则 a 与 d （或 b 与 c ）是同名端。
