电容三点式振荡电路原理

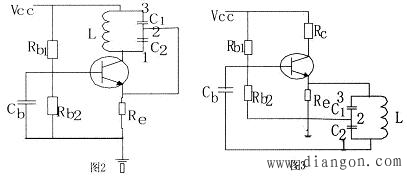

　　如图2和图3所示，是两个电容三点式的振荡电路。我们应用射同基反判断相位条件是否满足。

　　先看图2，图2中晶体管的发射极接的是三点式选频网络的2端，集电极接的是1端，基极在交流通路中接地，所以基极相当于接的是3端。发射极与基极问接的单个选频器件是电容C2，发射极与集电极之间接的是电容Cl，发射极与其他两个电极之间接的是电抗性质相同的电容，所以射同已经满足；基极与发射极接的电容C2，基极与集电极之间接的单个选频器件是电感L，电感与电容是两个电抗性质相反的器件，所以基反也是满足的，图2电路支流通路正常，又满足射同基反的条件，所以是可以振荡的。

　　再看图3。放大器的组态虽然与图2不同，按射同基反分析仍然满足射同基反，直流通路正常，该电路也可以振荡。如果用相位条件判别也是满足的。

　　如果用相位条件来判断图2和图3中两个电路，可以得到：

　　注意观察图2和图3，电容二点式电路中选频网络的2端是电容与电容的结点，1和3端是电容与电感的结点，所以分析电容三点式振荡电路的相位条件时只需要看选频网络的2端是否直接或者通过一电阻与发射极(或者场效应管的源极)相连，l和3端是否直接或者通过一电阻与基极和集电极相连。图2中符去掉基极电容Cb相位条件仍然满足，电路只要振幅条件满足仍可振荡。
