ROM的组成原理

图1（a）是ROM结构框图。图中A_n-1~A₀是与阵列的n个输入变量,经不可编程的与阵列产生输入变量的2ⁿ个最小项(乘积项)W₂ⁿ_-1~W₀。可编程的或阵列按编程结果产生m个输出函数F_m-1~F₀。

图1 ROM的基本结构

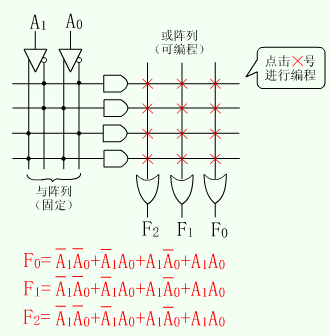

图2（a）给出一个4（乘积项数）×3（输出函数）ROM未编程时的阵列图，图（b）是该4×3ROM经编程后的阵列图。显然

W₀=A₁ A₀ W₁=A₁ A₀ W₂=A₁ A₀ W₃=A₁ A₀

从而该ROM实现了3个2输入变量的逻辑函数：

F₀=A₁ A₀ A₁ A₀ F₁=A₁ A₀ A₁ A₀ A₁ A₀ F₂=A₁ A₀ A₁ A₀ A₁ A₀

(a)

(b) (c)

图2 4×3 ROM编程前后阵列图和作为存储器的示意图

图2（b）所示的ROM，把A₁A₀看成是地址信号，输出F₂F₁F₀看成为某一信息。显然，当A₁A₀=00时，输出F₂F₁F₀=010。从这个意义上讲，ROM是一个存储器。图2（c）给出了该ROM各信息单元存储的信息的示意图。
