异步电动机可逆控制电路原理图解

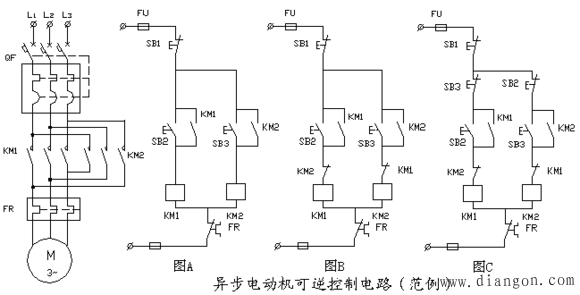

可逆控制电路（范例）电路工作原理：
（图A）按下SB2，KM1得电吸合，电动机起动正转。按下SB1，KM1断电释放，电动机停转。按下SB3，KM2得电吸合，电动机起动反转。按下SB1，KM2断电释放，电动机停转。缺点：不能同时按下SB2 、SB3按钮，否则电源将短路，电动机无法工作。原因：主电路接触器KM1、KM2连接到电动机M的是两种相序的电源，若同时吸合，在接触器连接点上电源被短路。
（图B）原理同图A。在KM1线圈电路中串接了KM2的一个动断触点：同样，在KM2线圈电路中串接了KM1的一个动断触点。这两个动断触点称互锁触点，这种互锁称电气互锁。保证了任何时候只有一只接触器吸合，避免了电源短路。缺点：必须先按停止按钮SB1，电动机停转后，才能起动电动机的另一旋转方向。

（图C）在上图基础上增加了由起动按钮的动断触点构成的机械互锁。如：按下SB2，串接在KM2线圈电路中SB2动断触点断开了KM2线路。保证了两个接触器不能同时吸合，又能不按停止按钮直接起动电动机另一旋转方向。
