放大电路的频率失真

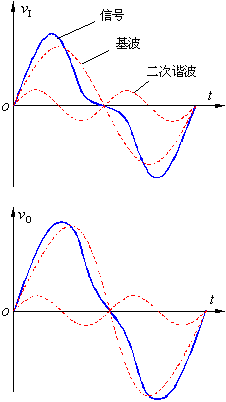

从信号的频谱一节的讨论可知，理论上许多非正弦信号的频谱范围都延伸到无穷大，而放大电路的带宽却是有限的，并且相频响应也不能保持常数。例如图1中输入信号由基波和二次谐波组成，如果受放大电路带宽所限制，基波增益较大，而二次谐波增益较小，于是输出电压波形产生了失真，这种由于放大电路对不同频率信号的增益不同，产生的失真叫作幅度失真。

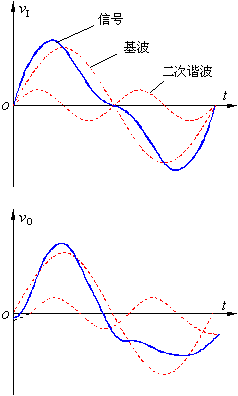

图2

同样，当放大电路对不同频率的信号产生的相移不同时也要产生失真，称为相位失真，在图2中，如果放大后的二次谐波滞后了一个相角，输出电压也会变形。由傅里叶级数或傅里叶反变换也可反映出，无论频谱函数还是相位谱函数发生变化，相应的时间函数波形都会由此而失真。幅度失真和相位失真总称为频率失真，它们都是由于线性电抗元件所引起的，所以又称为线性失真，以区别于因为元器件特性的非线性造成的非线性失真。

为使信号的频率失真限制在容许的程度之内，则要求设计放大电路时正确估计信号的有效带宽（即包含信号主要能量或信息的频谱宽度），以使放大电路带宽与信号带宽相匹配。放大电路带宽过宽，往往造成噪声电平升高或生产成本增加。

上述音响系统放大电路带宽定在20Hz~20kHz，这与人类听觉的生理功能相匹配。由于人耳对声频信号的相位变化不敏感，所以不过多考虑放大电路的相频响应特性。但在有些情况下，特别是对信号的波形形状有严格要求的场合，确定放大电路的带宽还须兼顾其相频响应特性。
