断路器的结构和工作原理

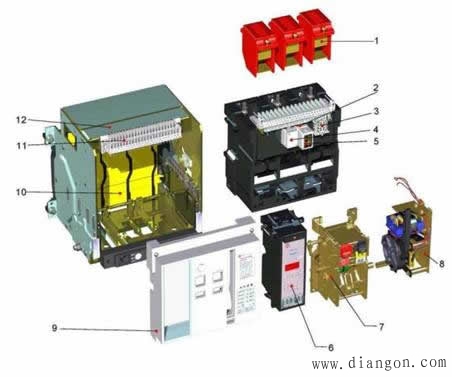

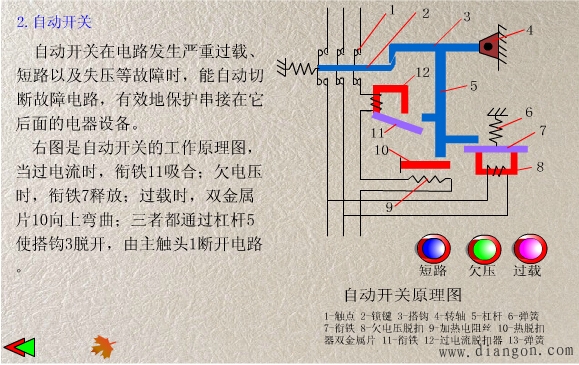

　　 低压断路器工作原理如下图所示。当电路发生短路或严重过载时，电流脱扣器线圈中的电流急剧增加，将衔铁 11 吸合，使自由脱扣机构 2 、3 动作，主触点 1 在弹簧作用下分开，从而切断电路。热脱扣器的热元件 9 在电路过载时使双金属片 10 向上弯曲，推动自由脱扣机构 2 、3 动作。当电路发生失压或欠压故障时，电压线圈 8 中的磁通下降，使电磁吸力下降或消失，衔铁 7 在弹簧 6 作用下向上移动，推动自由脱扣机构 2 、3 动作。
