4位并行加法器
时间：2023-03-11作者：佚名
|

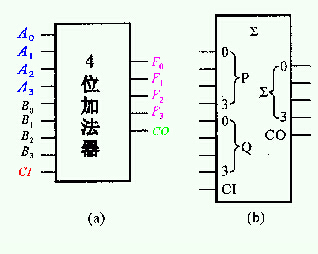

图1(a)是一个4位并行加法器的框图。A3A2A1A0和B3B2B1B0分别为被加数和加数，CI为由低位来的进位，F3F2F1F0为和数，CO为向高位的进位。

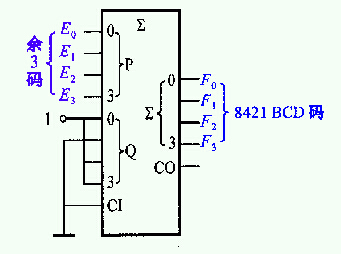

图1 4位加法器 例1 试采用4位加法器实现1位余3码到1位8421BCD码的装化。

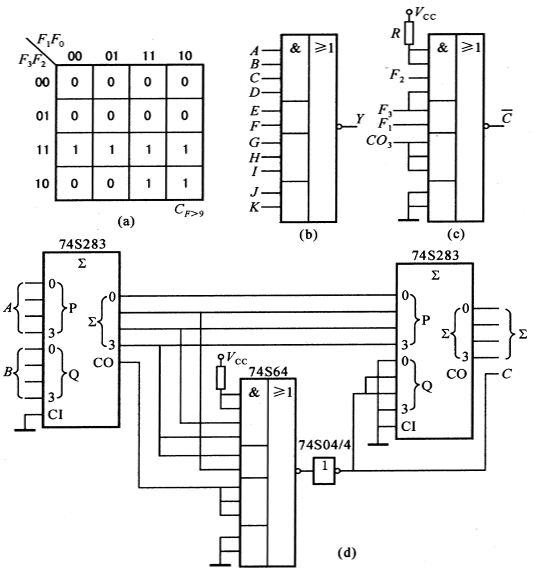

图2 例1的逻辑图 例2 试用4位加法器构成1位8421BCD码加法器。 图中的修正信号产生电路产生修正信号C。由加6修正原则，可得 C = CO3 CF>9， CO3 是4位加法器产生的进位信号，CF>9 表示和数大于9的情况，CF>9 的卡诺图如图3(a)所示，由此得 CF>9 = F3F2 F3F1 从而 C = CO3 F3F2 F3F1 图3(d)是1位的8321BCD码加法器的逻辑图。

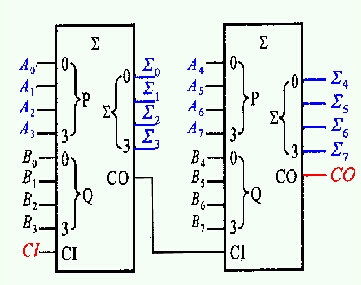

图3 例2逻辑图导出过程 图4是用2个4位加法器模块构成8位加法器的逻辑图。
图4 8位加法器 |
