线圈电流、磁通、电压波形关系

1.正弦电压作用下磁化电流的波形

① 波形绘制：

如果忽略铁芯在交变磁化时的功率损耗，则铁芯线圈的φ-i曲线和铁芯材料的基本磁化曲线相似，如图1（a）所示。将基本磁化曲线的纵坐标、横坐标各乘以相应的比例系数，就可得到φ-i曲线。

② 波形：

当电压、磁通均为正弦波时，电流却是具有尖顶的非正弦波。

（a） ` （b）

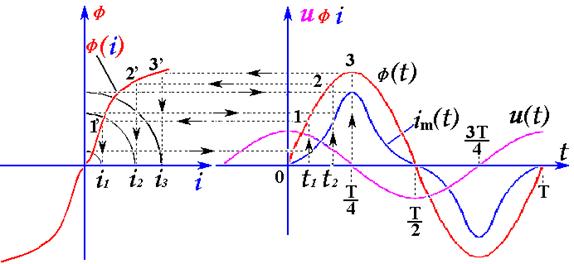

图1 u、φ、i的波形

③ 波形畸变原因：

波形畸变由φ-i曲线的非线性所引起，其实质是由于磁饱和所造成。

2. 正弦电流作用下磁通的波形

① 波形：

如果交流铁芯线圈的电流是正弦时，线圈磁通和电压都为非正弦波，φ（t）波形为平顶波，u（t）波形为尖顶波，波形如图2所示。

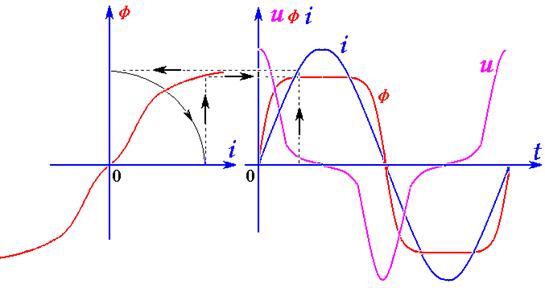

图2 i 、φ 、u 的波形

② 波形畸变原因：

波形畸变由同样由于磁饱和所引起。
