变频器配线安装注意事项

●配线时，配线线径规格的选定，请依照电工法规的规定施行配线，以确保安全。
●电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地；
●请务必在电源与输入端子（R.S.T）之间装空气断路开关NFB。（如使用漏电开关时，请使用带高频对策的断路器。）
●请勿将交流电源接至变频器输出端（U.V.W）；
●输出配线不可碰触到变频器外壳金属部分，否则可能造成接地短路。
●变频器的输出端不可使用移相电容器、LC、RC杂讯滤波器等元件。
●变频器主回路配线必须远离其它控制设备。
● 当变频器与电动机之间的配线超过15米（ 220V系列） ，（380V级30米）时，在马达的线圈内部将产生很高的dV/dT，这对马达的层间绝缘将产生破坏，请改用变频器专用的交流马达或加装电抗器于变频器侧。
●变频器与电机间距离较长时，请降低载波频率，因载波较大，其电缆上的高次谐波漏电流较大，漏电流会对变频器及其他设备产生不利影响。
控制回路配线（信号线）
●信号线不可与主回路配线置于同一线槽中，否则可能会产生干扰。
●信号线的电源线种类应为屏蔽线，尺寸为0.52mm 。
●根据需要正确使用控制板上的控制端子。
接地线
●接地线端子E 请正确接地
220V级：第三种接地（接地电阻100Ω以下）
380V级：特别第三种接地（接地电阻10Ω以下）
●接地线的使用，请依照电气设备技术基本长度与尺寸使用；
●绝对避免与电焊机，动力机械等大电力设备共用接地极，接地线应尽量远离大电力设备动力线；

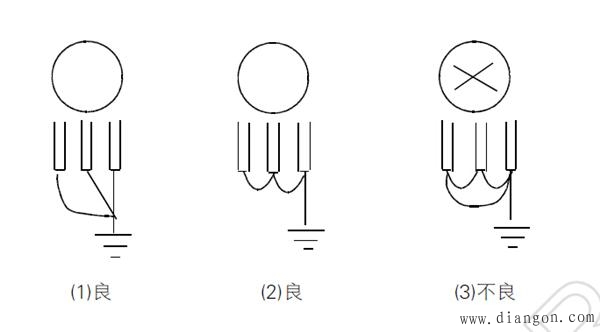

●多台变频器之接地配线方式，请以下图（1）或（2）方式使用，避免造成（3）之回路。
●接地配线必须愈短愈好。
