磁损耗

在交流铁芯线圈中，铁芯的交变磁化所产生的功率损耗，称为磁损耗，简称铁损，用PFe表示。磁损耗包括磁滞损耗和铁芯内由涡流产生的涡流损耗。

1． 磁滞损耗

① 概念：由于铁磁性物质的磁滞作用而产生的损耗。

② 经验公式：

Ph = σhfBV （1）

其中：f为频率， Bm为磁感应强度最大值，n为指数，当Bm＜ 1T时，取1.6，当Bm ＞1T时，取2；V为铁芯体积，σh为由实验确定的系数，与铁磁材料性质有关，Ph 为磁滞损耗。

③ 减小措施：

常采用磁滞回线狭长的铁磁性物质如电工硅钢片、冷轧硅钢片和坡莫合金等减小铁芯磁滞损耗。

2． 涡流损耗

① 概念：

a. 涡流:

变化的磁通也在铁芯中产生感应电动势，从而使铁芯中产生旋涡状的电流，称为涡流。涡流在铁芯中垂直于磁场方向的平面内流动，如图1所示，图（a）为实心铁芯，图（b）为钢片叠装铁芯。

（a） （b）

图1 涡流

b. 涡流损耗: 铁芯内由涡流产生的损耗

② 经验公式：Pe = σefBmV （2）

③ 减小措施：

为减少铁芯中的涡流损耗，可在铁芯中掺入硅使其电阻率大为提高。还可把铁芯沿磁场

方向划分为许多薄片相互绝缘后再叠合为铁芯，以增大铁芯中涡流路径的电阻。

由磁滞损耗和涡流损耗形成的磁损耗，把电路中的能量转换为热能散发掉，从而使铁芯温度升高。所以铁损对电机、变压器的运行性能影响很大。

④ 涡流的利用：

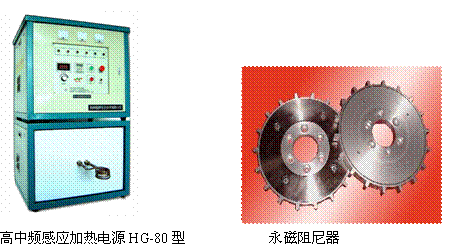

应用涡流原理的电磁炉、高频熔炼、高频焊接以及各种感应加热在冶金、机械生产中都有使用。在一些电工仪表中利用涡流原理制成各式各样的阻尼器。

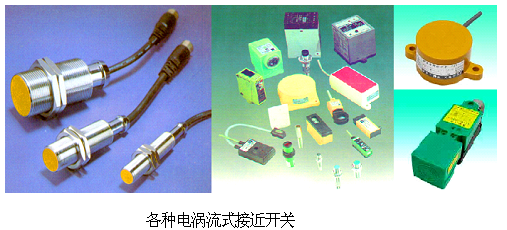

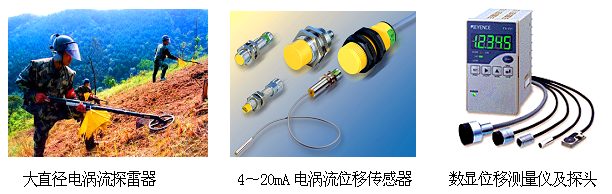

在检测领域，利用涡流原理做成传感器，用来测量、探伤、接近开关等。
