电气控制线路的绘制原则

电气线路根据电流和电压的大小可分为主电路和控制电路。主电路是流过大电流或高电压的电路，如电动机所在的电路；控制电路是流过小电流或低电压的电路，如接触器和继电器的线圈所在电路以及耗能低的保护电路、联锁电路。电气控制线路的表示方法有三种：
1、电气设备安装图
表示各种电气设备在机床、机械设备和电气控制拒的实际安装位置。各电气元件的安装位置是由机床结构和工作要求决定的，如电动机要和被拖动的机械部件在一起，行程开关应放在要取得信号的地方，操作元件放在操作方便的地方，一般电气元件放在电气控制拒内。
2、电气设备接线图
表示电气设备之间实际接线情况。绘制接线图时应把各电器的各个部分(如触点与线圈)画在一起，文字符号、元件连接顺序、线路号码编制必须与电气原理图一致。电气设备接线图和安装图用于安装接线、检查维修和施工。
3、电气控制原理图

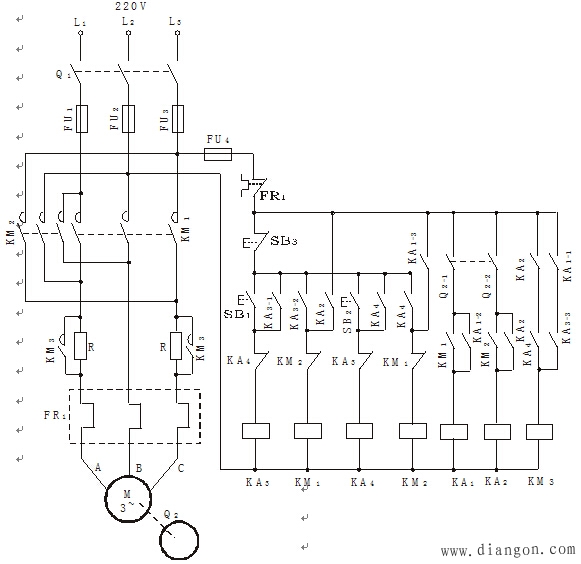

电气控制原理图表示电气控制线路的工作原理、以及各电气元件的作用和相互关系，而不考虑电气设备的实际安装位置和实际接线情况。在绘制电气控制原理图时，一般应遵循以下原则(以图为例)：

1)所有电动机、电器等元件都应采用国家最新统一规定的图形符号和文字符号来表示。
2)电器控制线路分主电路和控制电路。（http://www.gdzrlj.com/版权所有）一般主电路画在左侧或上方，控制电路画在右侧或下方。
3)同一电路的不同部分(如线圈、触点)分散在图中不同部位。按功能布置，分别放在它们完成逻辑作用的地方。为易于识别，同一电器的不同部位使用同一文字符号标明，对于多个同类电器，则用不同数字与同一文字符号来表示。
4)电气控制线路的全部触点均按 “平常状态”给出，“平常状态”对于接触器、继电器等是指线圈未通电时的触点状态，对按钮行程开关等是指没有受到外力时的触点状态。
